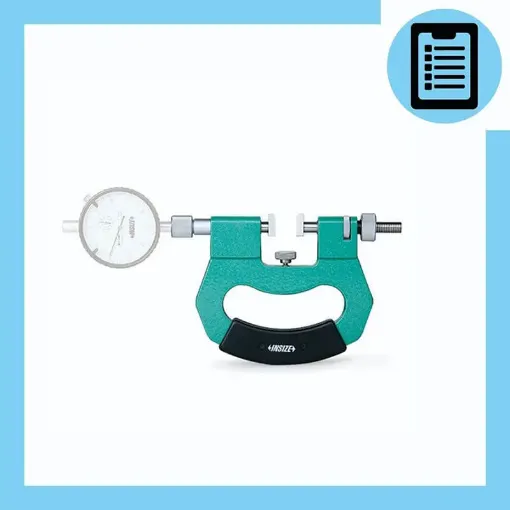

آموزش طراحی گیج و فیکسچرهای کنترلی

بعد از اینکه با تلرانس گذاری هندسی و ابعادی اشنا شدین یکی از دانش هایی که میتواند به شما در صنعت بسیار کمک کند، بحث دانش درباره ابزاری است برای خواندن تلرانس هایی که می بایست اعمال شوند.

گیج و فیکسچرهای کنترلی ابزارهایی هستند برای کنترل قطعات صنعتی بدون نیاز به نیروی متخصص و همچنین عدم استفاده از دستگاه های اندازه گیری و در نتیجه هزینه و زمان کنترل قطعات را بهبود می بخشند.به طور خاص گیج ها ابزار اندازه گیری دقیق ابعاد قطعات و فیکسچرها به جهت نگه داشتن آن ها هستند . این ابزار در صنایع برای بررسی کیفیت قطعات با اشکال پیچیده ، پذیرش یا رد اجزای ساخته شده با توجه به دقت ابعادی استفاده می شوند ، و در ساخت قطعات نقشی ندارند . به طور مثال تولیدکنندگان یراق آلات برای بررسی دقت ابعادی محصولات خود نیازمند به یک ابزار کمکی هستند. آنها قطعات را از نظر اعوجاج، خط ، خش و اینکه آیا قطعات به درستی تراز شده اند یا خیر بررسی می کنند. استفاده از ابزارآلات قدیمی و دستی برای این کار بسیار زمان گیر و هزینه بر بوده است بنابراین طراحی گیج ها و فیکسچر های مناسب در این زمینه به تولید کننده کمک می کند تا هزینه ها و زمان تست کیفیت خود را پایین آورده و به واسطه افزایش سرعت حجم تولیداتش را افزایش دهد . به طور خلاصه، یک فیکسچر کنترلی گواهی می دهد که محصول تمام الزامات یک محصول ایمن را برآورده می کند یا خیر.

مهارتهایی که در این دوره آموزشی کسب می کنیم:

- آشنایی با مفاهیم اولیه گیج ، جیگ ، پنل گیج ، چکینگ فیکسچر ، تمپلت ، شابلون و طریقه استفاده صحیح از آن ها

- آشنایی با انواع جیگ ها و دسته بندی آن ها ، جیگ های عملکردی و ساختاری و درجات آزادی جیگ ها

- آشنایی با انواع گیج ها ، گیج های توپی یا بلاک گیج ، نحوه طراحی و ساخت آن ، جنس قطعات و ماشین کاری ها، سختی سطحی و ...

-آشنائی با مفاهیم تلرانس هندسی مرتبط با فیکسچر های کنترل

- نحوه استفاده از فیکسچر ها و فرامین کنترل

- طراحی فیکسچر های کنترل مبتنی بر تلرانسهای هندسی

- طراحی فرامین کنترل

- تحویلگیری فیکسچر ها و فرامین کنترلی

پیش نیاز این دوره آشنایی با مباحث انطباقات ، نحوه نقشه کشی و نقشه خوانی صنعتی و مباحث GD&T است .

مخاطبین دوره : تمامی متخصصان ، کارشناسان ، سرپرستان و مدیران بخش های طراحی ، تولید و مونتاژ کلیه کارشناسان ، فارغ التحصیلان و دانشجویان رشته مکانیک جامدات ، ساخت و تولید ، نقشه کشی صنعتی  و ...
