نرم افزار دیفورم Deform 3D چیست؟ چه کاربردی دارد؟

شما به‌عنوان یک مهندس ساخت و تولید یا مواد، همواره به دنبال ابزارهایی برای کاهش ریسک و بهینه‌سازی فرآیند می‌باشید. آیا می‌دانید چگونه می‌توانید بدون صرف هزینه‌های گزاف آزمون و خطا در کارخانه، طراحی قالب و جریان مواد را به طور کامل پیش‌بینی کنید؟ در این مقاله، به پاسخ این پرسش می‌رسید. تمرکز ما بر تحلیل جامع نرم افزار Deform 3D چیست که سیستمی تخصصی برای شبیه سازی شکل دهی فلزات است. با درک عمیق از قابلیت‌های این ابزار تحلیل المان محدود، شما توانایی خود را در بهینه‌سازی فرآیندهای صنعتی به سطح جهانی ارتقا می‌دهید. این مقاله، نقش DEFORM 3D در شبیه سازی فرآیند فورج، الزامات فنی آن و جایگاه شغلی متخصصان این حوزه را تبیین می‌کند.

خلاصه محتوای این مقاله را می‌توانید از طریق فایل صوتی زیر بشنوید:

ویدئو معرفی نرم افزار دیفورم Deform 3D چیست؟ چه کاربردی دارد؟

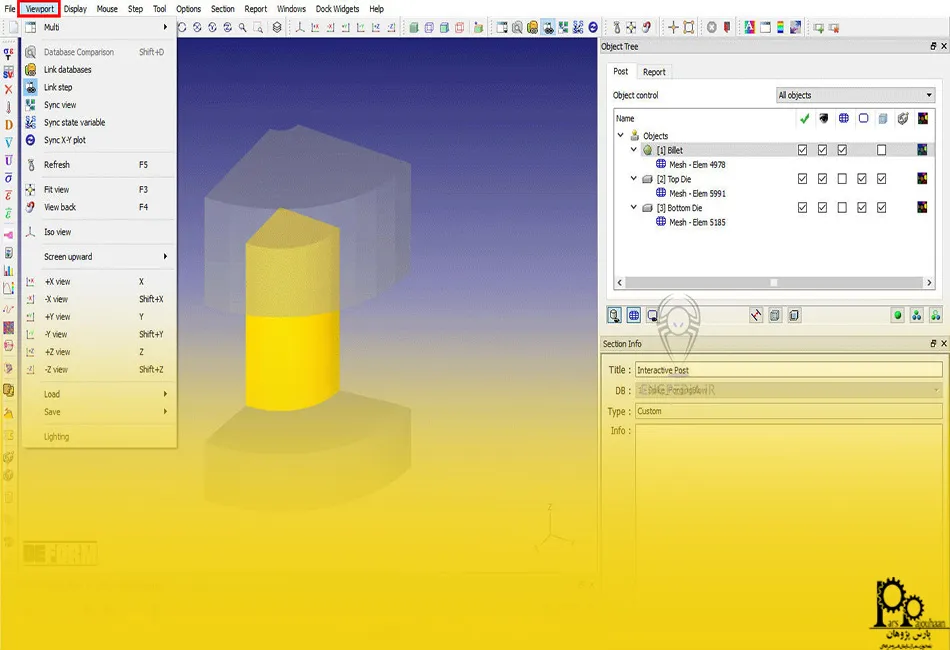

معرفی نرم‌افزار Deform 3D

DEFORM 3D یک سیستم شبیه‌سازی فرآیند قدرتمند بر پایه روش اجزاء محدود (FEM) است. هدف اصلی این نرم‌افزار، تحلیل المان محدود جریان سه‌بُعدی فرآیندهای پیچیده شبیه سازی شکل دهی فلزات است. این ابزار به مهندسان اجازه می‌دهد رفتار مواد را به صورت مجازی پیش‌بینی کنند. بدین ترتیب، نیازی به تکیه بر روش‌های سنتی آزمون و خطا در کف کارخانه وجود ندارد.

DEFORM 3D عملاً یک "کارگاه مجازی" به‌شمار می‌آید. در این محیط محاسباتی، مهندسان تأثیر پارامترهای مختلف فرآیند را بر جریان مواد و رفتار حرارتی قطعه بررسی می‌کنند. این قابلیت برای پیش‌بینی دقیق عیوب تولید، مانند عدم پر شدن کامل قالب یا چین‌خوردگی، بسیار حیاتی است. این ابزار محوری در کاهش هزینه‌ها و بهبود کیفیت نهایی محصول نقش مهمی دارد.

تاریخچه و ویژگی‌های منحصر به فرد Deform 3D

تاریخچه نرم‌افزار DEFORM به اوایل دهه ۱۹۸۰ باز می‌گردد. این نرم‌افزار بیش از دو دهه، دقت و قابلیت اطمینان خود را در کاربردهای سخت صنعتی اثبات کرده است. شرکت سازنده آن، Scientific Forming Technologies Corporation (SFTC)، به طور مداوم این نرم‌افزار را با تمرکز بر پیشرفته‌ترین نیازهای شبیه سازی شکل دهی فلزات به‌روزرسانی می‌کند.

هسته فنی: باز شبکه‌بندی خودکار بهینه شده (AMG)

برجسته‌ترین ویژگی DEFORM 3D، سیستم ریمشینگ (باز شبکه‌بندی) خودکار و بهینه شده (AMG) است. در فرآیندهای شکل‌دهی، کرنش‌های پلاستیک بسیار بزرگ رخ می‌دهد. این کرنش‌ها به سرعت باعث اعوجاج المان‌های مش (Mesh Elements) می‌شوند و در نرم‌افزارهای عمومی، شبیه‌سازی را متوقف می‌کنند. AMG در DEFORM با تولید یک شبکه بهینه شده و انجام عملیات ریمشینگ در طول شبیه‌سازی، کیفیت مش را حفظ می‌کند.

این سیستم نه تنها به حفظ دقت حلگر کمک می‌کند، بلکه اندازه محلی المان‌ها را کنترل می‌کند. این کنترل تضمین می‌کند ویژگی‌های مهم قطعه با وضوح بالا تحلیل المان محدود شوند. این فرآیند بدون آنکه نیازهای محاسباتی به طور نامتناسبی افزایش یابد، انجام می‌شود. DEFORM با این قابلیت، زمان لازم برای تنظیم مدل‌های پیچیده را به شدت کاهش می‌دهد.

قابلیت‌های پیشرفته کوپلینگ

DEFORM 3D از قابلیت‌های پیشرفته‌ای نظیر تحلیل حرارتی-مکانیکی کوپل شده پشتیبانی می‌کند. این کوپلینگ برای شبیه سازی فرآیند فورج گرم (Hot Forming) حیاتی است. در این فرآیند، تغییرات دما و جریان مواد به طور همزمان بر یکدیگر تاثیر می‌گذارد. همچنین، این نرم‌افزار قابلیت تحلیل چندین بدنه تغییر شکل دهنده را با تماس‌های دلخواه دارا است. این امر امکان شبیه‌سازی پیچیده‌تر، مانند فرآیندهای اتصال مکانیکی و تحلیل تنش‌های کوپل شده بر روی قالب را فراهم می‌سازد.

کاربرد Deform 3D در فرآیندهای کلیدی تولید

DEFORM 3D طیف وسیعی از فرآیندهای شبیه سازی شکل دهی فلزات را پوشش می‌دهد. این برنامه یک ابزار ضروری برای صنایع تولیدی پیشرفته محسوب می‌شود.

• آهنگری و حجم‌دهی (Forging and Bulk Forming): شامل شبیه سازی فرآیند فورج با قالب بسته، آهنگری با قالب باز، کوبش (Upsetting)، کوجینگ (Cogging) و تراکم (Compaction). این حوزه، تخصص اصلی DEFORM است.
• کششی و اکستروژن (Drawing and Extrusion): مدل‌سازی فرآیندهای اکستروژن، هدینگ (Heading) و کشش سیم یا میله از دیگر کاربردها است.
• ماشین‌کاری و پیرایش (Machining and Shearing): این نرم‌افزار قادر به مدل‌سازی عملیات پیچیده ماشین‌کاری، برش (Shearing) و پیرایش لبه قطعات (Trimming) است. این قابلیت به مهندسان اجازه می‌دهد کل فرآیند تولید از شکل‌دهی اولیه تا مرحله نهایی را تحلیل المان محدود کنند.
• تحلیل ابزار: علاوه بر پیش‌بینی جریان مواد، DEFORM 3D برای تحلیل تنش وارد بر قالب‌ها (Die Stress Analysis) استفاده می‌شود. این قابلیت، بهینه‌سازی طراحی قالب برای افزایش طول عمر ابزار در تولید انبوه را ممکن می‌سازد.

DEFORM 3D با فراهم آوردن امکان پیش‌بینی میدان‌های تنش، کرنش و دما، ابزاری برای بهینه‌سازی کل چرخه تولید یک قطعه فلزی است.

چرا باید به عنوان یک مهندس ساخت و تولید Deform 3D را یاد بگیریم؟

در محیط رقابتی بازار کار امروزی، شرکت‌ها برای بهبود کیفیت و کاهش هزینه‌ها تحت فشار دائمی قرار دارند. تسلط بر نرم افزار Deform 3D چیست یک توانمندی فنی کلیدی را در اختیار مهندس ساخت و تولید قرار می‌دهد. این توانمندی مستقیماً بر اهداف استراتژیک صنعتی تأثیر می‌گذارد.

یادگیری آموزش Deform 3D به مهندسان اجازه می‌دهد تا:

• کاهش وابستگی به آزمون‌های فیزیکی گران‌قیمت: این نرم‌افزار با جایگزینی بخش بزرگی از آزمون‌های فیزیکی در کف کارخانه (Shop Trials) با شبیه‌سازی‌های دقیق، به کاهش چشمگیر هزینه‌های مواد اولیه و نیروی کار کمک می‌کند.
• بهینه‌سازی فعال طراحی قالب: مهندسان می‌توانند با تحلیل تنش‌های وارده بر قالب در حین عملیات، عمر ابزار را بهبود بخشند. این امر هزینه‌های نگهداری و تعویض قالب را کاهش می‌دهد.
• کوتاه کردن زمان تولید (Lead Time): توانایی مدل‌سازی و اصلاح فرآیند در محیط مجازی، زمان لازم برای توسعه یک محصول جدید را به طور قابل ملاحظه‌ای کاهش می‌دهد. این عامل در صنایع رقابتی مانند خودروسازی و هوافضا، ارزش اقتصادی بالایی دارد.
• افزایش کیفیت قطعه: پیش‌بینی عیوب متالورژیکی و مکانیکی در مراحل اولیه طراحی، منجر به تولید قطعاتی با خواص مکانیکی بهینه می‌شود. متخصصان این نرم‌افزار به عنوان مهندسان بهینه‌سازی فرآیند عمل می‌کنند که نقش مستقیم در سودآوری سازمان دارند.

برای دانشجویان و فارغ‌التحصیلان مهندسی مکانیک و مواد که به دنبال ارتقاء موقعیت شغلی خود در صنایع سنگین می‌باشند، کسب این مهارت‌ها بسیار حیاتی است. در همین راستا، شرکت در دوره آموزش شبیه‌سازی فرآیندهای شکل‌دهی با دیفورم تری دی Deform 3D می‌تواند علم تئوری شما را با کاربردهای صنعتی روز دنیا پیوند دهد. علاوه بر دیفورم، گذراندن دوره آموزش سیس ولد SYSWELD برای شبیه‌سازی فرآیندهای جوشکاری و همچنین دوره آموزش نقشه خوانی صنعتی برای درک عمیق‌تر از اسناد فنی تولید، قابلیت‌های مهندسی شما را به طور چشمگیری افزایش می‌دهد.

سخت‌افزار مورد نیاز برای شبیه‌سازی‌های دقیق با Deform 3D

تحلیل المان محدود به طور کلی نیازمند قدرت محاسباتی بالایی است. به‌ویژه زمانی که با تغییر شکل‌های پلاستیک بزرگ در فضای سه‌بُعدی سروکار دارد، این نیاز بیشتر می‌شود. اگرچه DEFORM به دلیل داشتن سیستم AMG خودکار، در مدیریت مش‌های سنگین بهینه عمل می‌کند، اما برای دستیابی به دقت صنعتی، سخت‌افزارهای قدرتمند ضروری است.

برای اجرای روان نرم‌افزار، حداقل پیکربندی توصیه شده شامل یک پردازنده چهار هسته‌ای (Quad-core)، ۱۶ گیگابایت RAM، و ۵۰۰ گیگابایت فضای خالی دیسک بر روی سیستم عامل‌های ۶۴-بیتی ویندوز یا لینوکس است.

با این حال، برای شبیه‌سازی‌های صنعتی بزرگ و طولانی‌مدت، نیاز به سخت‌افزار قوی‌تری است. شبیه سازی فرآیند فورج شدید به دلیل ماهیت غیرخطی و نیاز به انجام مکرر عملیات ریمشینگ، به شدت به سرعت RAM و فضای ذخیره‌سازی وابسته است. به همین دلیل، پیکربندی بهینه شامل ۳۲ گیگابایت RAM یا بیشتر و استفاده از دیسک‌های حالت جامد (SSD) برای کاهش زمان ورودی/خروجی (I/O) است. این امر زمان حل (Solution Time) را به صورت چشمگیری تسریع می‌کند. موتور حلگر DEFORM برای تسریع زمان حل در مسائل بسیار بزرگ، از گزینه‌های پردازش موازی با استفاده از MPI (Message Passing Interface) پشتیبانی می‌کند. این قابلیت نشان‌دهنده مقیاس‌پذیری نرم‌افزار برای استفاده در محیط‌های محاسباتی با عملکرد بالا (HPC) است.

پیش‌نیاز برای یادگیری Deform 3D

نرم افزار Deform 3D یک ابزار تخصصی با رابط کاربری بصری و آسان (GUI) است. اما کارایی نهایی این نرم‌افزار مستقیماً به دانش بنیادی مهندس وابسته است. بدون درک عمیق از علوم مهندسی مرتبط، نتایج شبیه‌سازی فاقد اعتبار خواهد بود.

پیش‌نیازهای اصلی برای تبدیل شدن به یک متخصص آموزش Deform 3D عبارتند از:

• تسلط بر تئوری اجزاء محدود (FEA): شناخت مفاهیم پایه FEA، از جمله انواع المان‌ها و نحوه تعریف شرایط مرزی (Boundary Conditions) ضروری است. همچنین درک اصول حاکمیت شبیه‌سازی (Simulation Governance) اهمیت بالایی دارد.
• مکانیک مواد پیشرفته: درک عمیق از مکانیک محیط‌های پیوسته و تئوری پلاستیسیته، به ویژه تحلیل کرنش‌های الاستیک-پلاستیک، حیاتی است. مهندس باید قادر باشد مدل‌های رفتاری مواد (مانند معیارهای تسلیم و سخت‌شوندگی) را به درستی تعریف و تفسیر کند.
• دانش تخصصی فرآیند تولید: آگاهی کامل از فرآیندهایی که قرار است شبیه‌سازی شوند (مانند آهنگری گرم یا اکستروژن) لازمه تنظیم دقیق ورودی‌های نرم‌افزار است. این شامل دانش عملی در مورد اصطکاک، نرخ کرنش و توزیع حرارت است.

این دانش پیش‌نیاز تضمین می‌کند که مهندس بتواند خطاهای مدل را تشخیص داده و خروجی‌های نرم‌افزار را از منظر فیزیکی تحلیل کند. تسلط بر تحلیل المان محدود بدون درک فیزیک فرآیند، عملاً بی‌فایده خواهد بود. اگر می‌خواهید دانش خود را در این زمینه‌ها عمیق‌تر کنید، دوره‌های گروه آموزشی پارس پژوهان مسیرهای آموزشی متعددی را ارائه می‌دهد.

بازار کار و فرصت‌های شغلی برای متخصصان Deform 3D

بازار کار برای متخصصان آموزش Deform 3D بر صنایعی متمرکز است که تولید قطعات فلزی با عملکرد بالا و فرآیندهای شکل‌دهی پیچیده دارند. تقاضا برای این تخصص بالا است. فرصت‌های شغلی متعددی تحت عناوین زیر وجود دارد:

• مهندس شبیه‌سازی آهنگری/شکل‌دهی فلزات (Forging/Metal Forming Simulation Engineer): مسئول طراحی و بهینه‌سازی فرآیندهای شبیه سازی فرآیند فورج و اکستروژن است. هدف اصلی این موقعیت، کاهش نقص‌ها و بهبود طول عمر قالب است.
• متخصص FEA و طراحی ابزار: تمرکز بر تحلیل المان محدود تنش‌های کوپل شده قالب و تعیین پارامترهای بهینه برای دستگاه پرس است.
• مهندس تحقیق و توسعه (R&D) فرآیندهای مواد: به کارگیری قابلیت‌های سیستم باز DEFORM برای توسعه مدل‌های رفتاری جدید یا فرآیندهای پیشرفته تولید است.

این موقعیت‌ها معمولاً در شرکت‌های خودروسازی، هوافضا و تولیدکنندگان تجهیزات سنگین یافت می‌شود. تجربه با نرم‌افزارهای شبیه سازی شکل دهی فلزات مانند DEFORM یا QForm در بسیاری از آگهی‌های شغلی به صراحت ذکر شده است. نقش این متخصصان به سمت رهبری در بهینه‌سازی فرآیند و طراحی برای تولید (Design for Manufacturing) توسعه یافته است.

جایگاه جهانی Deform 3D در صنعت شکل‌دهی فلزات

DEFORM 3D در جایگاه یک رهبر جهانی در بازار تخصصی شبیه‌سازی شکل‌دهی فلزات تثبیت شده است. این نرم‌افزار نه تنها به عنوان پرکاربردترین برنامه شبیه‌سازی در جهان توسط مؤسسات تحقیقاتی معتبر و تولیدکنندگان پیشرو مورد استفاده قرار می‌گیرد، بلکه شهرت آن بر اساس دقت و قابلیت اعتماد نتایج آن در شرایط سخت صنعتی است.

اعتماد جهانی به DEFORM ناشی از دو عامل اصلی است. یکی از عوامل، تخصص متمرکز است. این نرم‌افزار تمام توان محاسباتی و الگوریتمی خود را روی حل دقیق مسائل تغییر شکل بزرگ فلزات متمرکز کرده است. عامل دوم، سیستم باز و انعطاف‌پذیر نرم‌افزار است. DEFORM-3D از روال‌های تعریف شده توسط کاربر (User Routines) و متغیرهای سفارشی پشتیبانی می‌کند. این قابلیت انعطاف‌پذیری، آن را به ابزاری عالی برای جامعه پژوهشی تبدیل کرده است.

مقایسه Deform 3D با نرم‌افزارهای FEA عمومی

DEFORM 3D در حوزه تخصصی شکل‌دهی فلزات دارای مزایای عملکردی مشخصی است. این مزایا ناشی از فلسفه طراحی تخصصی آن است. در حالی که نرم‌افزارهای عمومی اجزاء محدود مانند Abaqus و ANSYS Mechanical قابلیت‌های گسترده‌ای در تحلیل المان محدود ارائه می‌دهند، DEFORM 3D تخصص ویژه‌ای در شبیه سازی شکل دهی فلزات دارد. البته تسلط بر این دو نرم‌افزار نیز می‌تواند کمک‌کننده باشد که با شرکت در دوره آباکوس ABAQUS مقدماتی و دوره انسیس مکانیکال ANSYS Mechanical مقدماتی می‌توانید اطلاعات خود را در این دو نرم افزار بالا ببرید.

مهم‌ترین تمایز در نحوه مدیریت مش در حین فرآیند است. در فرآیندهای شبیه سازی فرآیند فورج و اکستروژن، مواد تحت کرنش‌های حجیم قرار می‌گیرند. در نرم‌افزارهای عمومی FEA، مدیریت اعوجاج مش در این شرایط به شدت نیازمند مداخله مهندسی است. در مقابل، DEFORM 3D با بهره‌گیری از سیستم ریمشینگ خودکار بهینه شده (AMG)، این پیچیدگی‌ها را به صورت داخلی و خودکار مدیریت می‌کند. این امر باعث کاهش چشمگیر تلاش مهندسی مورد نیاز برای تنظیم مدل و تسریع زمان لازم برای رسیدن از تعریف مسئله تا حل معتبر می‌شود. این ویژگی‌ها، DEFORM را به یک گزینه کارآمدتر و کاربرپسندتر برای مهندسان ساخت و تولید تبدیل می‌کند. اگر قصد دارید به طور تخصصی این نرم‌افزار را بیاموزید، در نظر داشته باشید که دوره آموزش شبیه سازی فرایندهای شکل‌دهی با دیفورم تری دی Deform 3D می‌تواند شما را به یک متخصص تبدیل کند.

مقایسه Deform 3D با نرم‌افزارهای عمومی FEA (برای فرآیندهای شکل‌دهی)

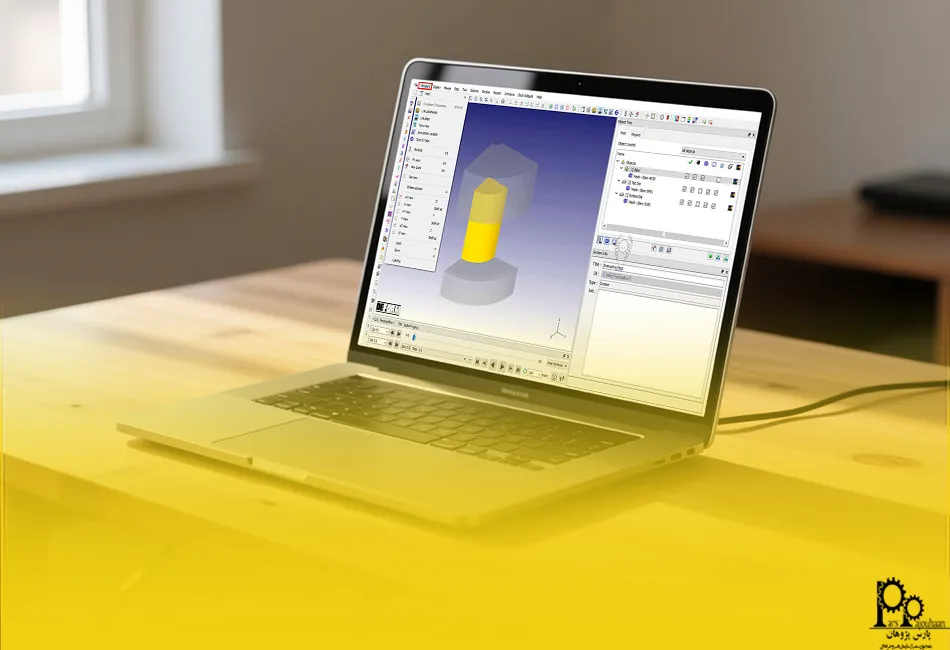

قیمت نرم‌افزار Deform 3D

نرم افزار Deform 3D یک ابزار تخصصی با ارزش افزوده بالا در صنعت است. این نرم‌افزار تحت مدل‌های صدور مجوز تجاری عرضه می‌شود.

• مدل لایسنس تجاری: اغلب به صورت لایسنس دائمی (Perpetual License) ارائه می‌شود. این مدل مالکیت دائمی نرم‌افزار را فراهم می‌سازد.
• هزینه نگهداری (Maintenance): لایسنس‌های دائمی معمولاً مشمول هزینه‌های نگهداری سالانه است. این هزینه برای تضمین دریافت به‌روزرسانی‌ها، رفع اشکالات و دسترسی به پشتیبانی فنی مداوم ضروری است.
• قیمت‌گذاری تجاری: قیمت دقیق لایسنس‌های تجاری به صورت عمومی منتشر نمی‌شود. این هزینه بسته به نیاز مشتری از جمله تعداد ماژول‌ها و حجم پردازش موازی، از طریق استعلام مستقیم از شرکت سازنده تعیین می‌گردد.
• لایسنس‌های آموزشی: شرکت SFTC برای ترویج استفاده در محیط‌های دانشگاهی، نسخه‌های آموزشی و دانشجویی را در بسیاری از موارد به صورت رایگان یا با تخفیف‌های ویژه ارائه می‌دهد. این اقدام به جامعه پژوهشی کمک زیادی می‌کند.

لینک دانلود نرم‌افزار Deform 3D

به دلیل ماهیت بسیار تخصصی، ارزش تجاری بالا و نیاز به کنترل صدور مجوز، نرم‌افزار DEFORM 3D به صورت آزاد یا با لینک مستقیم برای دانلود تجاری در دسترس عموم قرار ندارد. این یک نرم‌افزار صنعتی و دانشگاهی بسیار گران‌قیمت به‌شمار می‌رود.

• دسترسی تجاری: برای دریافت نسخه تجاری و خرید لایسنس، متقاضیان باید به وب‌سایت رسمی Scientific Forming Technologies Corporation (deform.com) مراجعه کنند. سپس باید با بخش فروش یا نمایندگان محلی تماس حاصل نمایند.
• دسترسی دانشگاهی: محققان و دانشجویان باید از طریق دپارتمان‌های دانشگاهی خود که دارای قرارداد همکاری با SFTC اند، اقدام کنند. یا می‌توانند با ارائه درخواست مستقیم به شرکت برای دریافت لایسنس آموزشی (Student/Academic License) اقدام کنند.

جمع‌بندی

در این مقاله، ما به تفصیل توضیح دادیم نرم افزار Deform 3D چیست. این سیستم فراتر از یک ابزار ساده تحلیل المان محدود است. DEFORM 3D یک پلتفرم مهندسی تخصصی به‌شمار می‌آید که برای غلبه بر چالش‌های تغییر شکل پلاستیک بزرگ طراحی شده است. ما قابلیت‌های اصلی آن، مانند سیستم ریمشینگ خودکار (AMG) و کوپلینگ حرارتی-مکانیکی، را شرح دادیم. همچنین به کاربردهای گسترده آن در شبیه سازی فرآیند فورج، اکستروژن و نورد اشاره کردیم. علاوه بر این، مزایای اقتصادی و صنعتی یادگیری آموزش Deform 3D برای مهندسان ساخت و تولید مورد بررسی قرار گرفت. در نهایت، پیش‌نیازهای دانشی و سخت‌افزاری لازم برای کار با این نرم‌افزار و همچنین جایگاه آن در رقابت با نرم‌افزارهای عمومی FEA، و مدل قیمت‌گذاری تخصصی آن را ارائه دادیم.

نویسنده: علی بهرام، کارشناسی ارشد مهندسی فرآیند.
