در دنیایی که سرعت نوآوری مرزهای صنعت را جابه‌جا می‌کند، ابزارهای طراحی دیگر صرفاً وسیله‌ای برای ترسیم نقشه نیستند؛ بلکه قلب تپنده‌ی فرآیند تولید به شمار می‌آیند. از روزهایی که مهندسان با قلم و خط‌کش روی کاغذهای پوستی طراحی می‌کردند تا عصر هوش مصنوعی و مدل‌سازی دیجیتال، مسیر تکامل طراحی مهندسی با جهش‌های انقلابی همراه بوده است. در این میان، نرم‌افزار سالیدورک (SOLIDWORKS) به‌عنوان یکی از تأثیرگذارترین و پرکاربردترین نرم‌افزارهای مدل‌سازی سه‌بعدی، نقطه عطفی در تاریخ طراحی صنعتی محسوب می‌شود؛ ابزاری که نه‌تنها برای ترسیم مدل‌های دقیق، بلکه برای مدیریت کل فرآیند توسعه محصول، از ایده اولیه تا تولید نهایی، طراحی شده است.

این نرم‌افزار در اواسط دهه ۱۹۹۰ میلادی با یک هدف بسیار مشخص پا به عرصه وجود گذاشت: ساخت یک نرم‌افزار قدرتمند، کاربرپسند و مقرون‌ به‌ صرفه بر روی پلتفرم ویندوز. در آن زمان، سیستم‌های پیشرو CAD عموماً بر روی پلتفرم یونیکس اجرا می‌شدند و با قیمت‌های بسیار بالا (حدود ۱۸۰۰۰ دلار) و رابط‌های کاربری پیچیده، تنها برای شرکت‌های بزرگ و متخصصان حرفه‌ای قابل دسترس بود. سالیدورک با قیمت اولیه ۴۰۰۰ دلار و رابط کاربری آشنای ویندوز، این انحصار را شکست. این اقدام فراتر از یک نوآوری فنی ساده، به نوعی رقابتی کردن فناوری در حوزه مهندسی قلمداد می‌شود، چرا که طراحی سه‌بعدی را برای کسب‌وکارهای کوچک‌تر، دانشجویان و مهندسان مستقل نیز میسر ساخت. سهولت یادگیری این نرم‌افزار، که تنها سه ماه زمان می‌برند، در مقابل سه سال برای سیستم‌های مشابه، سهم زیادی در فراگیر شدن آن داشت. در نتیجه، سالیدورک تنها یک نرم‌افزار نبوده، بلکه یک عامل کلیدی در گسترش دسترسی به ابزارهای طراحی پیشرفته در مقیاس جهانی به حساب می‌آید.

خلاصه محتوای این مقاله را می‌توانید از طریق فایل صوتی زیر بشنوید:

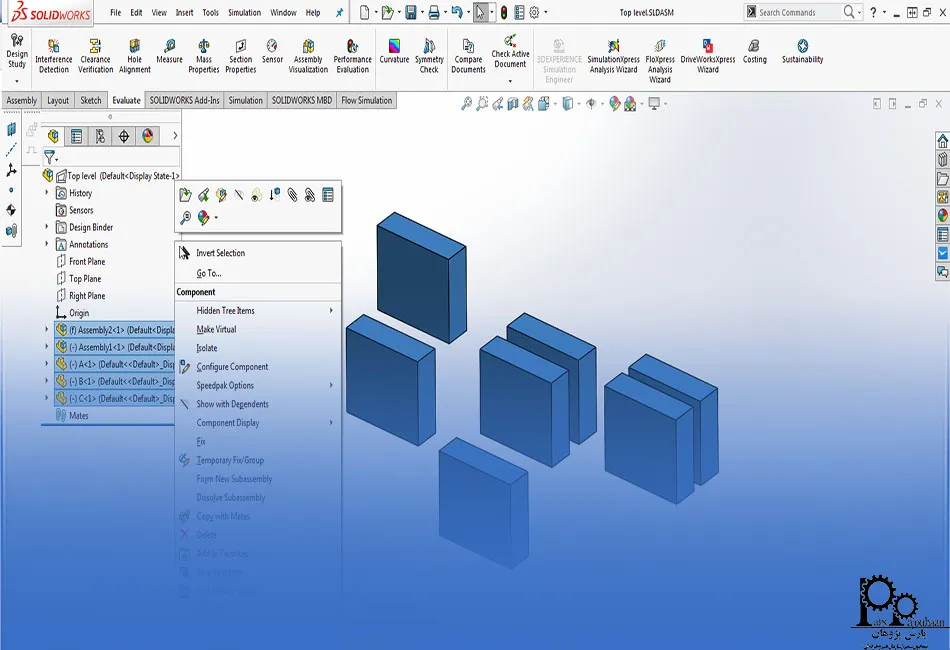

نرم‌ افزار سالیدورک (SolidWorks) چیست؟

سالیدورک که توسط شرکت فرانسوی Dassault Systèmes توسعه یافته، یک نرم‌افزار جامع در زمینه طراحی به کمک رایانه (CAD) و مهندسی به کمک رایانه (CAE) برای مدل‌سازی سه‌بعدی جامد به شمار می‌رود. این نرم‌افزار در سال ۱۹۹۵ توسط Jon Hirschtick و تیم او با هدف توسعه یک ابزار مدل‌سازی که بر روی پلتفرم محبوب ویندوز قابل اجرا و در عین حال کاربردی باشد، به بازار عرضه شد. این رویکرد در آن زمان کاملاً انقلابی بود و نرم‌افزار سالیدورک به سرعت توانست جایگاهی ویژه در میان مهندسان و طراحان به دست آورد.

یکی از جنبه‌های کلیدی در موفقیت سالیدورک، فلسفه طراحی آن بود که بر مبنای "کاربرپسندی" و "قابلیت همکاری" شکل گرفت. از همان نسخه اولیه، ابزارهایی مانند "Feature Manager" برای نمایش تاریخچه کامل فرآیند مدل‌سازی یک قطعه و امکان "Drag and Drop" برای قرار دادن آسان قطعات در محیط مونتاژ وجود داشت. این ویژگی‌ها صرفاً قابلیت‌های فنی نبودند، بلکه نشان‌دهنده یک رویکرد جدید در طراحی نرم‌افزار مهندسی بودند که بر بهینه‌سازی تجربه کاربری (UX) برای متخصصان تمرکز داشت. این نرم‌افزار از همان ابتدا قابلیت‌هایی مانند مدل‌سازی قطعات، مونتاژ و نقشه‌کشی را در خود جای داده بود و با گذشت زمان، امکانات پیشرفته‌تری همچون شبیه‌سازی، تشخیص تداخل، و قابلیت‌های مدیریت داده به آن اضافه شد. این تحولات، سالیدورک را از یک ابزار طراحی به یک راه‌حل یکپارچه تبدیل کرد که کل فرایند از طراحی تا ساخت را در یک محیط واحد و مرکزی جمع‌آوری می‌کند. به این ترتیب، سالیدورک تنها بر قدرت محاسباتی تکیه ندارد، بلکه بر سادگی و سهولت استفاده برای فراگیر شدن در میان متخصصان بنا شده است.

طراحی پارامتریک (Parametric Modeling) به چه معناست؟

طراحی پارامتریک یکی از ویژگی‌های اصلی و بنیادین نرم‌افزارهای CAD مدرن از جمله سالیدورک به شمار می‌رود. این تکنیک یک روش مدل‌سازی سه‌بعدی را ارائه می‌کند که در آن، شکل‌ها و ابعاد مدل بر اساس مجموعه‌ای از قوانین و روابط مشخص تعریف می‌شود. به عبارت دیگر، ویژگی‌های هندسی یک طرح مانند ابعاد، زوایا و شعاع‌ها، به جای مقادیر ثابت، به عنوان پارامترهایی تعریف می‌شود که در هر مرحله از فرآیند طراحی قابل تغییر و ویرایش می باشند.

سازوکار طراحی پارامتریک بر سه عنصر اصلی استوار است:

• تعریف پارامترها: پارامترها به عنوان متغیرهایی برای نمایش ابعاد، زوایا یا سایر ویژگی‌های طراحی تعریف می‌شوند. برای نمونه، می‌توان طول، عرض و ارتفاع یک شی را به عنوان پارامترهایی مشخص کرد که مقادیر آن‌ها قابلیت تغییر دارد.
• افزودن قیدها Constraints: قیدها قوانینی می باشند که ارتباط بین اجزای مختلف مدل را مشخص می‌کنند. به عنوان مثال، می‌توان یک قید برای موازی بودن دو خط، یا قرارگیری یک سوراخ دقیقاً در مرکز یک دایره تعریف کرد. این قیدها تضمین می‌کنند که مدل حتی با تغییر پارامترها، شکل و روابط هندسی خود را حفظ کند.
• ارتباط‌دهی ویژگی‌ها: در این مرحله، روابط ریاضی بین پارامترها ایجاد می‌شود. برای مثال، یک مهندس می‌تواند مشخص کند که ارتفاع یک قطعه همیشه دو برابر عرض آن باشد. این رابطه باعث می‌شود با تغییر عرض، ارتفاع به صورت خودکار و بدون نیاز به ویرایش دستی، به روزرسانی شود.

این روش فراتر از یک ابزار برای سادگی تغییر ابعاد، یک قابلیت استراتژیک به حساب می‌آید. مزیت واقعی مدل‌سازی پارامتریک، در توانایی آن برای پشتیبانی از "طراحی تکراری" نهفته است. در فرایندهای پیچیده مهندسی، طراحی یک محصول به ندرت در اولین تلاش کامل می‌شود و نیازمند بررسی و بهینه‌سازی مداوم است. مدل‌سازی پارامتریک به طراحان و مهندسان این امکان را می‌دهد که به سرعت و بدون نیاز به شروع مجدد از ابتدا، نسخه‌های مختلفی از یک طرح را بررسی کنند و بهینه‌سازی‌های لازم را انجام دهند. این چرخه سریع تکرار و اصلاح، به کاهش هزینه‌ها (با کاهش نیاز به نمونه‌های اولیه فیزیکی)، تسریع فرآیند توسعه محصول و در نهایت ارائه یک محصول بهینه‌تر به بازار منجر می‌شود. این انعطاف‌پذیری، طراحی پارامتریک را به یک مهارت حیاتی برای هر مهندس تبدیل کرده است.

قابلیت‌های کلیدی و ویژه نرم افزار سالیدورک

نرم‌افزار سالیدورک یک اکوسیستم کامل برای توسعه محصول به حساب می‌آید که قابلیت‌های گسترده‌ای را در اختیار کاربران قرار می‌دهد. این قابلیت‌ها فراتر از مدل‌سازی ساده سه‌بعدی بوده و کل فرآیند مهندسی را پوشش می‌دهند.

برخی از مهم‌ترین قابلیت‌های کلیدی سالیدورک عبارتند از:

• مدل‌سازی سه‌بعدی جامد (3D Solid Modeling): این قابلیت پایه و اساس نرم‌افزار را تشکیل می‌دهد و امکان طراحی دقیق قطعات و مجموعه‌های مونتاژ پیچیده را فراهم می‌کند.
• طراحی برای تولید (Design for Manufacturing): سالیدورک با ماژول‌های تخصصی خود، فرآیند طراحی را برای مراحل تولید بهینه می‌سازد. ابزارهای ورق‌کاری (Sheet Metal) امکان طراحی قطعات با ضخامت یکنواخت و ایجاد برش‌ها و خم‌های لازم را فراهم می‌کنند. همچنین، ماژول‌های جوشکاری (Weldments) برای طراحی سازه‌های فلزی و ابزارهای قالب‌سازی (Mould Tool Design) برای طراحی قالب‌های تزریق پلاستیک در دسترس قرار دارد.
• شبیه‌سازی و تحلیل (Simulation & Analysis): این نرم‌افزار ابزارهای تحلیل المان محدود (FEA) را برای محاسبه تنش‌ها، تغییر شکل‌ها و فرکانس‌های ارتعاشی قطعات و مجموعه‌ها در اختیار کاربران قرار می‌دهد. همچنین، با ابزارهایی مانند تحلیل دینامیک سیالات (Flow Simulation) و شبیه‌سازی تزریق پلاستیک (Plastics), مهندسان می‌توانند عملکرد محصول را در شرایط واقعی ارزیابی کنند و نقاط ضعف را پیش از ساخت نمونه فیزیکی شناسایی کنند. این قابلیت‌ها به کاهش نیاز به ساخت نمونه‌های اولیه پرهزینه کمک شایانی می‌کند.
• مدیریت داده محصول (Product Data Management - PDM): برای پروژه‌های بزرگ و پیچیده، سالیدورک راهکارهای مدیریت داده محصول را ارائه می‌دهد. این ابزارها امکان کنترل نسخه‌های مختلف طرح، مدیریت فرایند تغییرات مهندسی (ECO)، و تسهیل همکاری میان اعضای تیم را فراهم می‌آورند. این سیستم‌ها به صورت یکپارچه با نرم‌افزار عمل می‌کنند و از بروز خطاهای ناشی از عدم هماهنگی در فایل‌ها جلوگیری می‌کنند.
• مهندسی معکوس (Reverse Engineering): سالیدورک قابلیت تبدیل داده‌های اسکن سه‌بعدی مانند "ابرنقاط" یا داده‌های مش (Mesh) به مدل‌های جامد قابل ویرایش را دارا است. این قابلیت به مهندسان کمک می‌کند تا به سرعت از روی یک قطعه فیزیکی، مدل سه‌بعدی آن را بازسازی کنند.

این قابلیت‌ها نشان می‌دهد که سالیدورک فراتر از یک ابزار طراحی، یک راه‌حل جامع برای کل چرخه عمر محصول، از طراحی اولیه تا تولید و مدیریت داده‌ها، به حساب می‌آید.

کاربردهای اصلی نرم‌افزار سالیدورک چیست؟

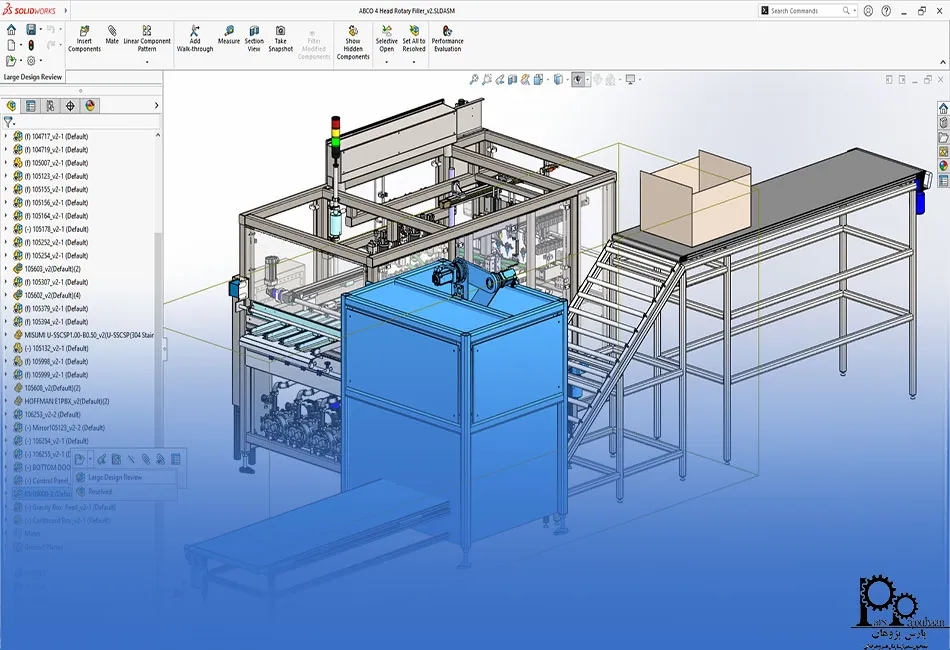

انعطاف‌پذیری و قدرت سالیدورک، آن را به یک ابزار استاندارد در طیف گسترده‌ای از صنایع تبدیل کرده است. این نرم‌افزار با ارائه ابزارهای تخصصی و یکپارچه، به مهندسان و طراحان در زمینه‌های گوناگون یاری می‌رساند. این گستره کاربرد، نشان‌دهنده ماهیت "مبتنی بر پلتفرم" نرم‌افزار است. به جای ارائه یک راه‌حل محدود، سالیدورک مجموعه‌ای از ابزارهای هسته‌ای (مدل‌سازی سه‌بعدی، مونتاژ، نقشه‌کشی) را فراهم می‌کند که به صورت ماژولار با ابزارهای تخصصی‌تر (مانند شبیه‌سازی، ورق‌کاری، مدیریت داده) ترکیب می‌شوند. این معماری به شرکت‌ها اجازه می‌دهد تا راه‌حل‌های خود را بر اساس نیازهای خاص صنعتشان، مانند هوافضا یا پزشکی، سفارشی‌سازی کنند. این انعطاف‌پذیری، کلید اصلی ماندگاری و محبوبیت سالیدورک در طول سال‌ها بوده است.

این نرم‌افزار در صنایع مختلف، از تولید محصولات کوچک مصرفی تا طراحی سازه‌های عظیم، نقش پررنگی ایفا می‌کند. در ادامه، برخی از مهم‌ترین کاربردهای سالیدورک در صنایع کلیدی در قالب یک جدول ارائه می‌شود.

کاربردهای سالیدورک در صنایع مختلف

این جدول تنها بخشی از گستره کاربرد سالیدورک را نشان می‌دهد. از طراحی سیستم‌های فضایی مانند بازوهای رباتیک مریخ‌ نورد تا طراحی سیستم‌های تهویه در خودروها، سالیدورک به عنوان یک ابزار اساسی در فرآیندهای مهندسی حضور پررنگی دارد. در صنایع مکانیکی، از طراحی قطعات ساده تا سیستم‌های پیچیده انتقال نیرو، سالیدورک به عنوان ابزاری کلیدی شناخته می‌شود و درک بهتر آن مستلزم آشنایی با مبانی رشته مکانیک است که شما می‌توانید با خواندن مقاله رشته مهندسی مکانیک چیست؟ راجب این رشته اطلاعات بیشتری کسب کنید.

سخت افزار مورد نیاز برای نصب سالیدورک

برای اجرای بهینه نرم‌افزار سالیدورک، توجه به مشخصات سخت‌افزاری حیاتی قلمداد می‌شود. در بخش پردازنده (CPU)، سرعت ساعت بالا اهمیت دارد و پردازنده‌هایی مانند Intel Core i7 یا i9 برای کارهای روزمره و مدل‌سازی متوسط و پردازنده‌های قدرتمندتری همچون Intel Xeon یا AMD Ryzen Threadripper Pro برای پروژه‌های سنگین و شبیه‌سازی‌های پیچیده مناسب است. در زمینه حافظه رم (RAM)، حداقل ۱۶ گیگابایت برای شروع کار نیاز است، اما برای کار بر روی مونتاژهای بزرگ و اجرای تحلیل‌های پیشرفته، ارتقاء به ۳۲ یا ۶۴ گیگابایت توصیه می‌شود. برای درایو ذخیره‌سازی، استفاده از SSD به جای هارد دیسک‌های سنتی به شدت پیشنهاد می‌شود، زیرا سرعت بارگذاری نرم‌افزار و فایل‌ها را به شکل قابل توجهی افزایش می‌دهد. حداقل ۲۵۶ گیگابایت فضای ذخیره‌سازی مورد ارزیابی قرار می‌گیرد، هرچند درایوهای ۵۱۲ گیگابایت یا ۱ ترابایت با فناوری NVMe/PCIe عملکرد بهتری دارند. در نهایت، مهم‌ترین بخش سخت‌افزاری، کارت گرافیک (GPU) است. سالیدورک تنها از کارت‌های گرافیک مخصوص ایستگاه‌های کاری مانند سری NVIDIA Quadro/RTX یا AMD Radeon Pro پشتیبانی می‌کند و استفاده از کارت‌های مخصوص بازی برای کار حرفه‌ای به هیچ عنوان توصیه نمی‌شود.

مثال عملی: فرآیند طراحی یک فلنج ساده در سالیدورک

برای درک بهتر فرآیند مدل‌سازی در سالیدورک، می‌توان فرآیند طراحی یک فلنج ساده را گام به گام دنبال کرد. این مثال نشان می‌دهد که چگونه نرم‌افزار بر اساس رویکرد "ویژگی‌محور" (Feature-Based) کار می‌کند و "نیت طراحی" (Design Intent) را در مدل جاسازی می‌کند.

فرآیند طراحی به صورت زیر دنبال می‌شود:

1. ایجاد طرح دو بعدی (Sketching): فرآیند با ایجاد یک طرح دو بعدی بر روی یکی از صفحات کاری (مانند Front Plane) آغاز می‌شود. در این مرحله، شکل پایه فلنج، که یک دایره بزرگ توخالی است، با استفاده از ابزارهای ترسیمی نرم‌افزار رسم می‌شود. ابعاد دقیق و قیدهای هندسی لازم (مانند هم‌مرکز بودن) به طرح اضافه می‌شود تا شکل به طور کامل تعریف گردد.
2. تبدیل به مدل سه‌بعدی (Extrude): پس از آماده شدن طرح دو بعدی، با استفاده از دستور «برون‌کشی» (Extrude Boss/Base) این طرح به یک مدل سه‌بعدی جامد تبدیل می‌شود. با تعیین ضخامت مورد نظر، حجم اولیه فلنج شکل می‌گیرد.
3. ایجاد ویژگی‌های جدید (Cut): برای ایجاد سوراخ‌های پیچ، یک طرح دو بعدی جدید بر روی سطح فلنج ایجاد می‌شود. یک دایره کوچک به عنوان سوراخ پیچ رسم می‌گردد و سپس با استفاده از دستور «برش برون‌کشی» (Extruded Cut)، این دایره از داخل مدل برداشته می‌شود تا سوراخ ایجاد شود.
4. تکثیر ویژگی‌ها (Circular Pattern): به جای تکرار دستی فرآیند ایجاد سوراخ‌ها، از ابزار قدرتمند «الگوی دایره‌ای» (Circular Pattern) استفاده می‌شود. با انتخاب سوراخ ایجاد شده و محور مرکزی فلنج، نرم‌افزار به صورت خودکار و با فواصل یکنواخت، تعداد مورد نظر از سوراخ‌ها را تکثیر می‌کند. این رویکرد به طراح اجازه می‌دهد تا در آینده، با تغییر یک پارامتر ساده، تعداد سوراخ‌ها را به سادگی تغییر دهد.
5. اعمال جزئیات نهایی (Fillet/Chamfer): در نهایت، برای تکمیل مدل و جلوگیری از تنش‌های احتمالی در لبه‌ها، از دستورات «گرد کردن لبه» (Fillet) یا «پخ زدن» (Chamfer) برای صاف کردن لبه‌های تیز استفاده می‌شود.

این مثال عملی به خوبی نشان می‌دهد که سالیدورک چگونه به مهندسان کمک می‌کند تا به شکلی منطقی و سازماندهی‌شده، ایده‌های خود را به مدل‌های سه‌بعدی دقیق و قابل ویرایش تبدیل کنند.

جمع‌بندی

در این مقاله با سیر تحول طراحی صنعتی آشنا شدیم و دیدیم که چگونه سالیدورک با ترکیب قدرت، سادگی و هوشمندی، به یکی از ستون‌های اصلی دنیای مهندسی تبدیل شده است. از مفهوم طراحی پارامتریک گرفته تا شبیه‌سازی و مدیریت داده، سالیدورک به‌صورت یکپارچه کل چرخه‌ی طراحی تا تولید را پوشش می‌دهد.

با تسلط بر نرم‌افزاری همچون سالیدورک، دروازه‌های بسیاری در دنیای مهندسی به روی شما گشوده می‌شود. کسب دانش تئوری گام نخست است، اما برای تبدیل این دانش به یک مهارت عملی و کاربردی در محیط کار، فراگیری دقیق فرآیندهای نرم‌افزاری و اصول طراحی از اهمیت بالایی برخوردار است. برای دستیابی به این هدف، شرکت در دوره‌های گروه آموزشی پارس پژوهان، به ویژه دوره آموزش سالیدورک Solidworks مقدماتی، یک مسیر میان‌بر و مطمئن را برای شما فراهم می‌آورد. همچنین برای کسب مهارت‌های پیشرفته مانند طراحی از روی داده‌های اسکن، برای تکمیل تسلط روی این نرم افزار دوره آموزش ابر نقاط سالیدورک SolidWorks نیز در دسترس قرار دارد. دوره آموزش طراحی قالب پلاستیک در سالیدورک Solidworks و دوره طراحی قالب فلزی در سالیدورک SolidWorks نیز برگزار می‌شود که شما می‌توانید در آن شرکت کنید. شما می‌توانید برای دریافت اطلاعات بیشتر با شماره ۰۲۱-۸۸۳۲۲۹۹۲ تماس برقرار کنید.
