آموزش مدل سازی فرآیندهای انتقال حرارت با کامسول (COMSOL)

در دنیای مهندسی امروز، شبیه‌سازی و مدل‌سازی فرآیندهای فیزیکی به یکی از ارکان اصلی طراحی، بهینه‌سازی و تحلیل سیستم‌ها تبدیل شده است. انتقال حرارت به عنوان یکی از مهم‌ترین پدیده‌های فیزیکی، نقش کلیدی در بسیاری از صنایع مانند انرژی، خودروسازی، الکترونیک و ساختمان ایفا می‌کند. با پیشرفت نرم‌افزارهای شبیه‌سازی، مدل‌سازی این فرآیندها با دقت و سرعت بالاتر از گذشته ممکن شده است. در این میان، نرم‌افزار کامسول با عنوان رسمی COMSOL Multiphysics به دلیل قابلیت‌های گسترده و محیط کاربرپسند خود، به ابزاری قدرتمند برای مدل‌سازی فرآیندهای انتقال حرارت بدل شده است.

معرفی نرم‌افزار  (کامسول) COMSOL

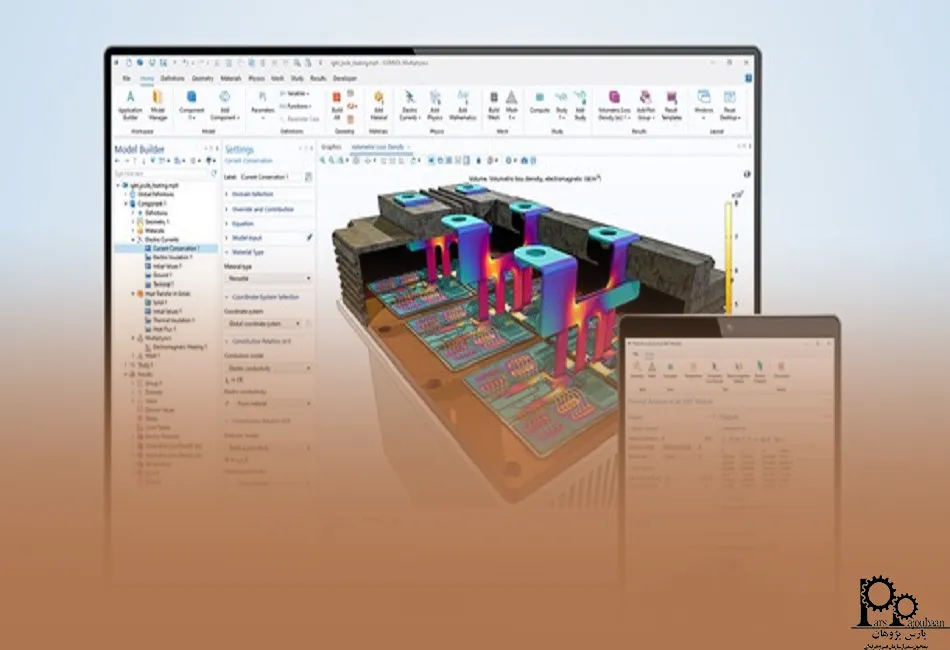

COMSOL Multiphysics یک پلتفرم جامع شبیه‌سازی است که امکان مدل‌سازی پدیده‌های فیزیکی مختلف را به صورت تک‌فیزیکی و چندفیزیکی (Multiphysics) فراهم می‌کند. این نرم‌افزار مبتنی بر روش اجزای محدود (FEM) بوده و به کاربران اجازه می‌دهد تا هندسه سیستم مورد نظر را ایجاد، شرایط مرزی را تعریف، شبکه‌بندی انجام و حل عددی معادلات را به سادگی پیاده‌سازی کنند. یکی از ویژگی‌های برجسته COMSOL، قابلیت کوپل کردن همزمان چندین پدیده فیزیکی مانند انتقال حرارت، جریان سیال، میدان الکترومغناطیسی و واکنش‌های شیمیایی است. این دوره تخصصی که توسط یکی از موسسات پیشرو کشور برگزار می‌گردد، به طور ویژه برای مهندسان رشته‌های شیمی، مواد، پزشکی و مکانیک طراحی شده و به شدت توصیه می‌شود. اگر علاقه‌مند هستید با این رشته بیشتر آشنا شوید، مطالعه مقاله مهندسی شیمی چیست؟ را از دست ندهید.

چرا باید COMSOL را یاد بگیریم؟

یادگیری و استفاده از COMSOL مزایای متعددی دارد که آن را به گزینه‌ای ایده‌آل برای مهندسان و پژوهشگران تبدیل می‌کند:

• صرفه‌جویی در زمان و هزینه: امکان مدل‌سازی و تحلیل بدون نیاز به ساخت نمونه‌های فیزیکی و انجام آزمایش‌های پرهزینه.
• دقت بالا: شبیه‌سازی چندفیزیکی و در نظر گرفتن اثرات متقابل پدیده‌ها باعث افزایش دقت نتایج می‌شود.
• قابلیت توسعه و سفارشی‌سازی: کاربران می‌توانند معادلات و شرایط فیزیکی دلخواه خود را به راحتی وارد کنند.
• محیط کاربرپسند: ایجاد هندسه، تعریف شرایط مرزی و مشاهده نتایج به صورت گرافیکی و تعاملی انجام می‌شود.
• کاربرد گسترده: از انتقال حرارت و جریان سیال گرفته تا تحلیل سازه‌ای، الکترومغناطیس و واکنش‌های شیمیایی.
• آموزش و منابع غنی: وجود مثال‌ها، کتابخانه‌ها و آموزش‌های ویدیویی متعدد برای یادگیری سریع‌تر.

دوره آموزش کامسول (COMSOL) از دوره‌های گروه آموزشی پارس پژوهان، به عنوان یکی از باکیفیت‌ترین دوره‌های آموزشی برای این نرم‌افزار نوین مهندسی ارائه می‌شود. این دوره تخصصی که توسط یکی از موسسات پیشرو کشور برگزار می‌گردد، به طور ویژه برای مهندسان رشته‌های شیمی، مواد، پزشکی و مکانیک طراحی شده و به شدت توصیه می‌شود.

انتقال حرارت چیست؟

انتقال حرارت به معنای جابجایی انرژی حرارتی بین دو یا چند سیستم با دماهای متفاوت است. این فرآیند به طور عمده از طریق سه مکانیزم انجام می‌شود:

• رسانش Conduction: انتقال انرژی از طریق تماس مستقیم مولکول‌ها، مانند انتقال حرارت در یک میله فلزی.
• جابه‌جایی Convection: انتقال حرارت به واسطه حرکت سیال (مایع یا گاز)، مانند گرم شدن آب در یک دیگ.
• تشعشع Radiation: انتقال انرژی به صورت امواج الکترومغناطیسی، مانند تابش خورشید به زمین.

در بسیاری از کاربردهای مهندسی، این مکانیزم‌ها به صورت همزمان رخ می‌دهند و مدل‌سازی دقیق آن‌ها اهمیت زیادی دارد.

کامسول در فرآیندهای انتقال حرارت

COMSOL با ارائه ماژول Heat Transfer، ابزارهای قدرتمندی برای مدل‌سازی انواع فرآیندهای انتقال حرارت فراهم می‌کند. برخی از قابلیت‌های کلیدی این نرم‌افزار در حوزه انتقال حرارت عبارت‌اند از:

• مدل‌سازی انتقال حرارت ترکیبی Conjugate Heat Transfer: شبیه‌سازی همزمان رسانش در جامدات و جابه‌جایی در سیالات، که برای تحلیل مبدل‌های حرارتی، سیستم‌های خنک‌کننده و قطعات الکترونیکی بسیار حیاتی است.
• کوپل چندفیزیکی: امکان اتصال انتقال حرارت با سایر پدیده‌ها مانند جریان سیال، رطوبت، واکنش شیمیایی و میدان‌های الکتریکی و مغناطیسی.

• تحلیل گذرا و پایا: قابلیت شبیه‌سازی رفتار سیستم در حالت پایدار و همچنین بررسی پاسخ دینامیکی در شرایط گذرا مانند راه‌اندازی یا خاموشی سیستم.
• شرایط مرزی متنوع: تعریف شرایط مرزی مختلف مانند دما، شار حرارتی، انتقال حرارت جابجایی و تشعشعی، و حتی شرایط مرزی وابسته به زمان یا مکان.
• مدل‌سازی رطوبت و انتقال جرم: شبیه‌سازی همزمان انتقال حرارت و رطوبت، که در صنایع غذایی، دارویی و ساختمان اهمیت دارد.
• ابزارهای پس‌پردازش پیشرفته: مشاهده و تحلیل نتایج به صورت نمودارهای دمایی، خطوط جریان، پروفایل‌های حرارتی و استخراج داده‌های عددی برای تحلیل‌های بیشتر.

جدول مقایسه‌ای قابلیت‌های کلیدی کامسول در انتقال حرارت

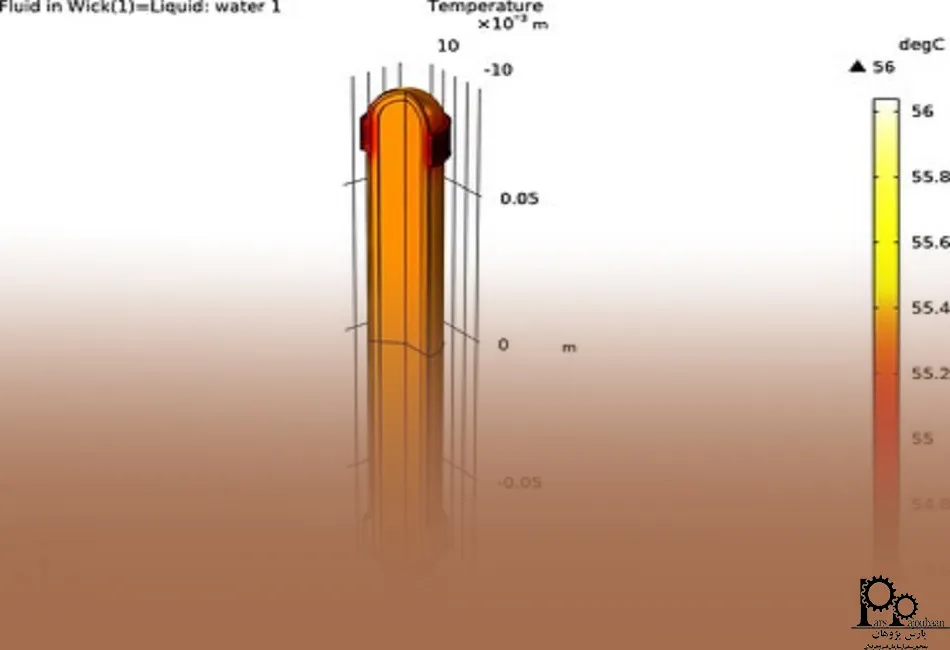

نمونه کاربرد: شبیه‌سازی انتقال حرارت ترکیبی در یک لوله

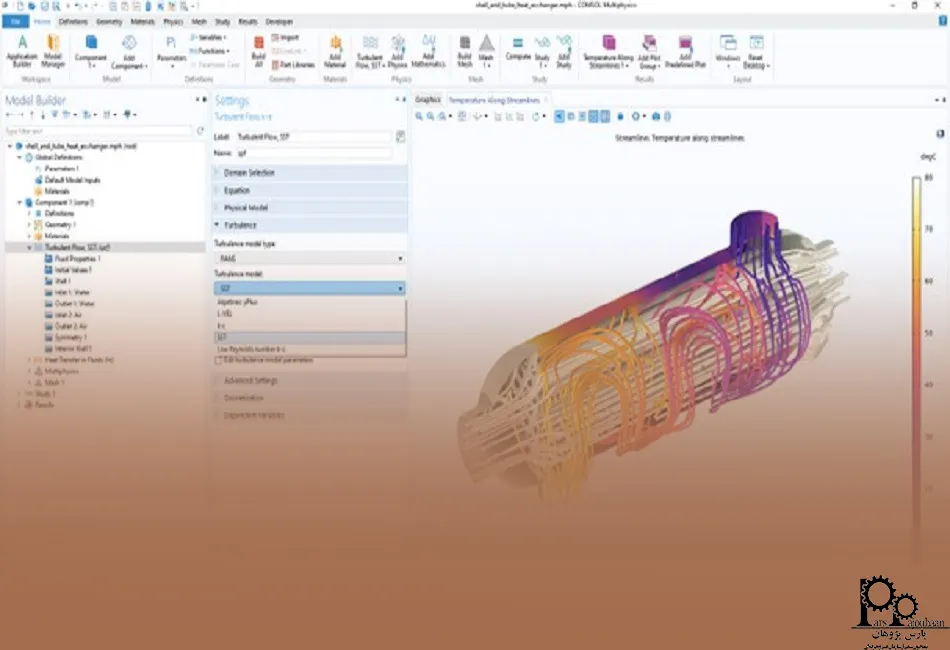

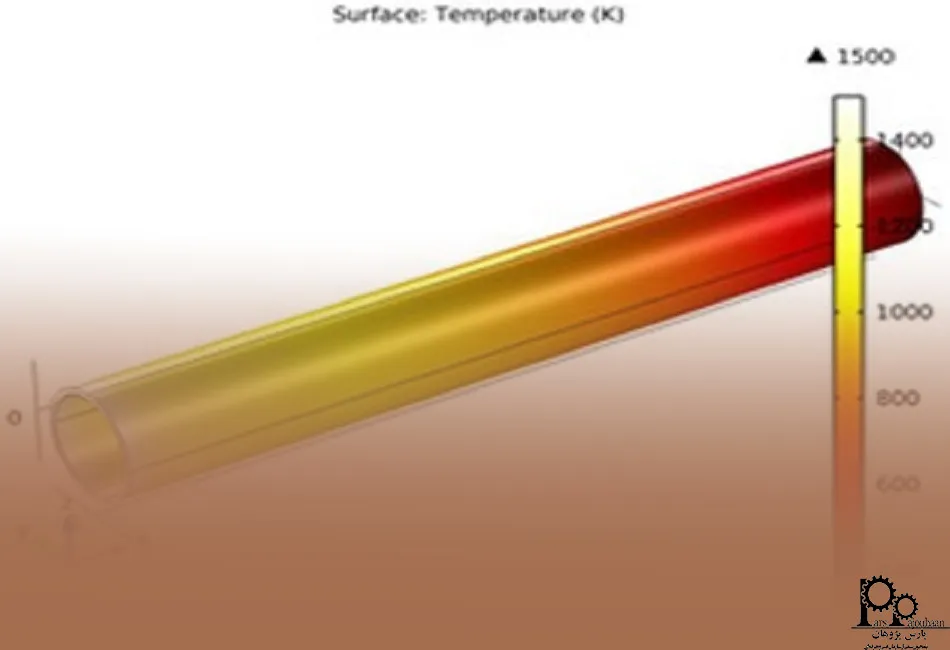

فرض کنید می‌خواهیم انتقال حرارت در یک لوله فلزی که سیال از درون آن عبور می‌کند را مدل‌سازی کنیم. در این حالت، باید رسانش حرارتی در دیواره لوله (جامد) و جابه‌جایی حرارتی در سیال (مایع یا گاز) را به طور همزمان در نظر بگیریم. کامسول با قابلیت کوپل چندفیزیکی، امکان تعریف هندسه، شرایط مرزی، خواص مواد و حل معادلات مربوط به هر دو فاز را فراهم می‌کند. نتایج به صورت توزیع دما، شار حرارتی و خطوط جریان قابل مشاهده و تحلیل است.

نکات کلیدی در مدل‌سازی انتقال حرارت با کامسول

• انتخاب صحیح فیزیک: بسته به نوع مسئله (رسانش، جابه‌جایی، تشعشع یا ترکیبی)، باید فیزیک مناسب را انتخاب کنید.
• تعریف دقیق شرایط مرزی: شرایط مرزی نقش تعیین‌کننده‌ای در دقت نتایج دارند.
• شبکه‌بندی مناسب: دقت و سرعت حل به کیفیت مش‌بندی وابسته است.
• تحلیل حساسیت: بررسی تاثیر تغییر پارامترها بر نتایج برای بهینه‌سازی طراحی اهمیت دارد
• استفاده از مثال‌های آماده: بهره‌گیری از کتابخانه مثال‌های کامسول روند یادگیری را تسریع می‌کند.

آموزش نصب نرم افزار کامسول:

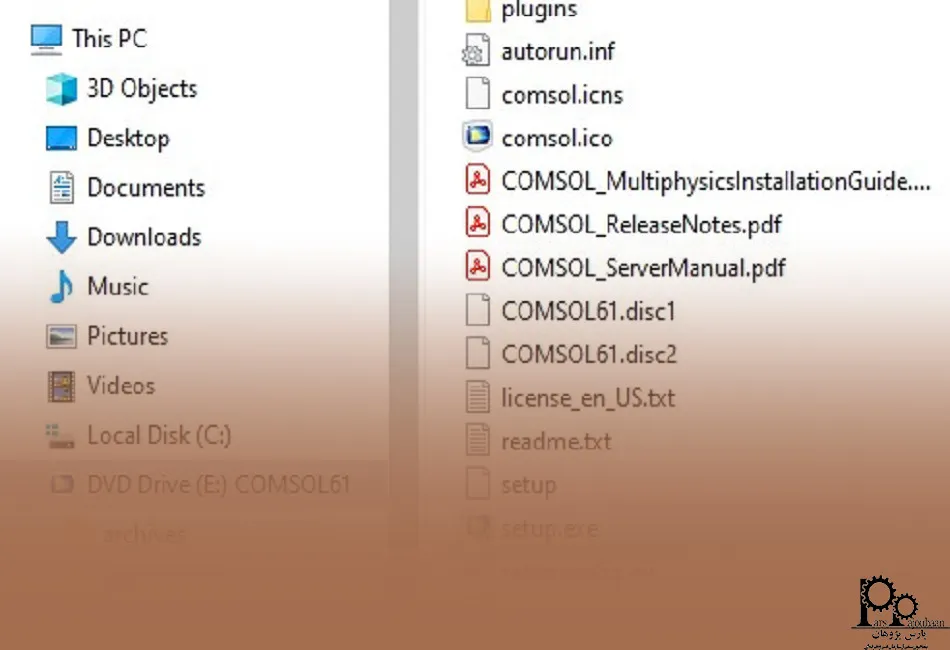

این نرم‌افزار معمولا در قالب یک فایل ISO ارائه می‌شود. برای باز کردن (Mount) ایمیج، روی آن دو بار کلیک کنید.

برای شروع نصب، روی فایل setup.exe دو بار کلیک کنید.

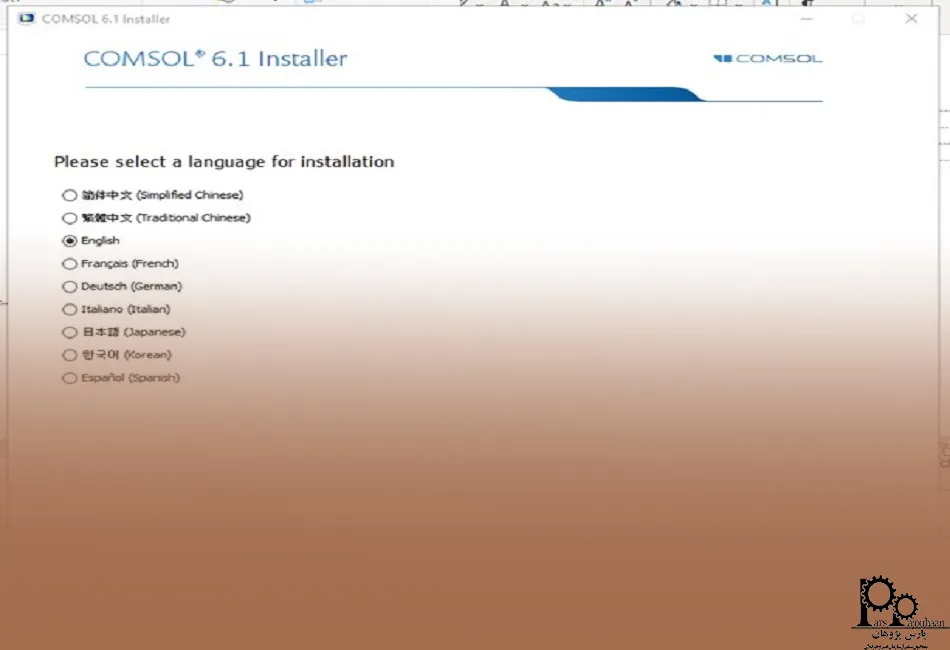

پنجره نصب ظاهر می‌شود. زبان مورد نظر خود را انتخاب کرده و روی Next کلیک کنید.

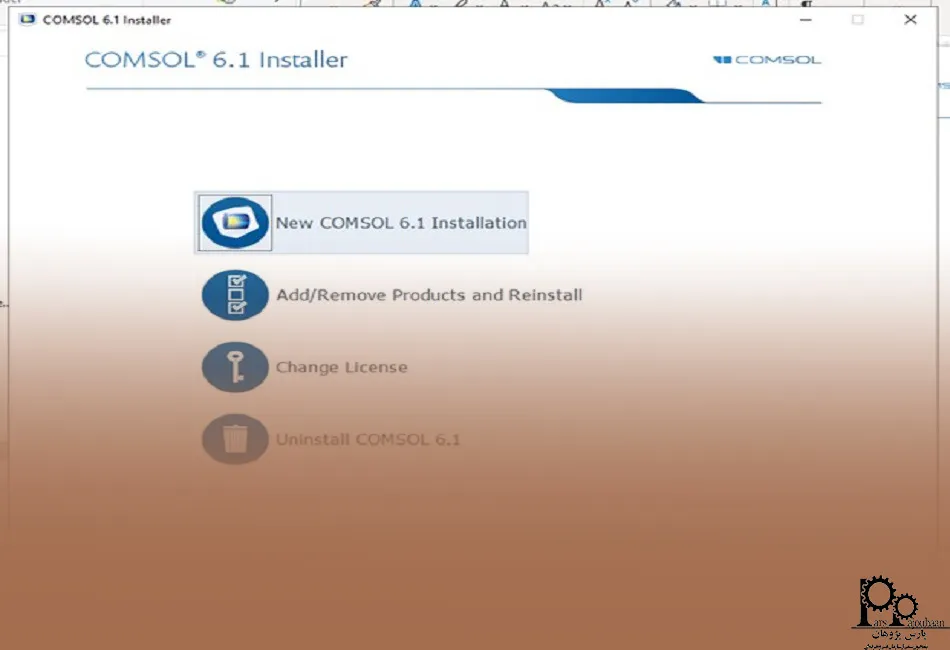

روی  New COMSOL 6 Installation1 کلیک کنید.

• در فرآیند قانونی با قرارداد لایسنس موافقت کنید. سپس روی Next کلیک کنید. برنامه نصب لایسنس شما را اعتبارسنجی می‌کند که این فرآیند ممکن است چند دقیقه طول بکشد. لطفاً فقط یک بار روی Next کلیک کنید.
• پوشه نصب خود را انتخاب کنید. به‌طور پیش‌فرض، تمامی محصولات کامسول برای نصب انتخاب شده‌اند. لطفاً توجه داشته باشید که هر یک از «ماژول‌های افزودنی» (Add-On Modules) نیازمند خرید لایسنس جداگانه از WebStore است

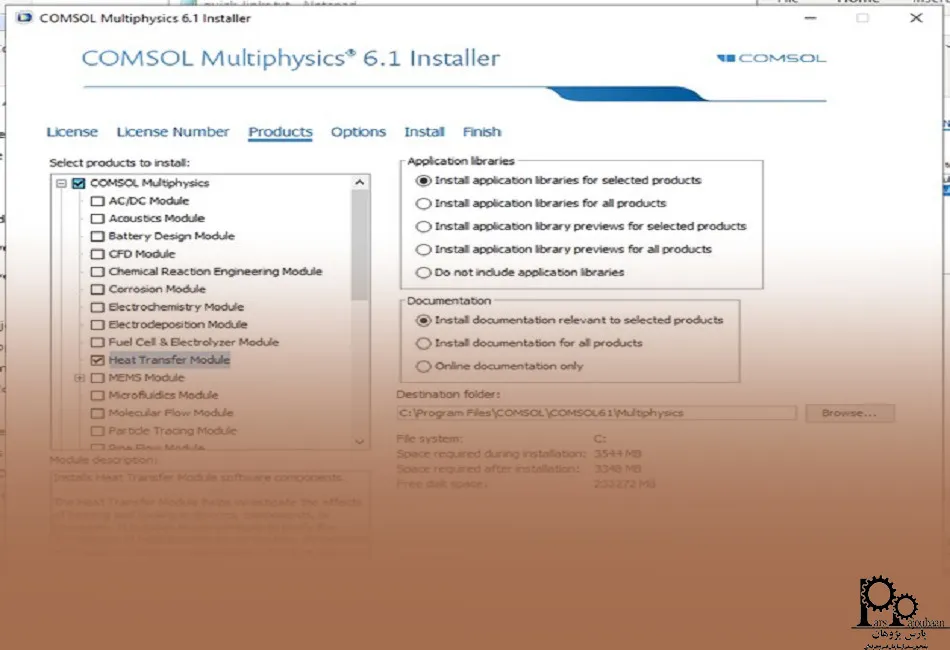

• دنی را که خریداری نکرده‌اید، از حالت انتخاب خارج کنید (تیک آن‌ها را بردارید). برای مثال، در نمونه‌ی زیر، ما فقط یکی از ماژول‌ها، یعنی «ماژول انتقال حرارت» (Heat Transfer Module)، را نصب می‌کنیم.

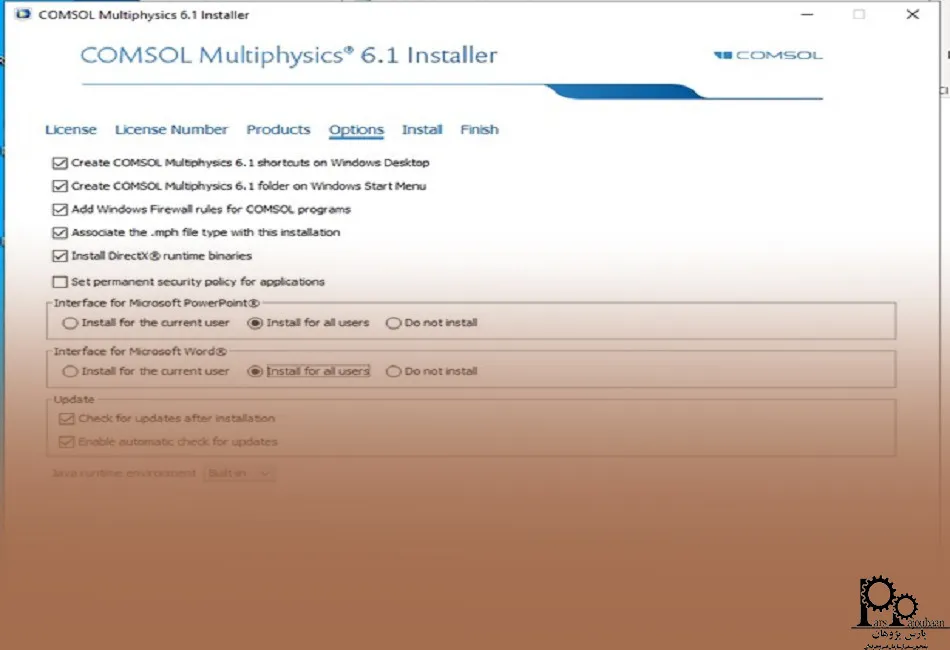

• برای اینکه لایسنس نرم‌افزار کامسول شما به درستی فعال شود، به هیچ وجه نباید «مدیریت لایسنس» (License Manager) را نصب کنید.به پایین «لیست محصولات» (Products list) بروید و تیک گزینه License Manager را بردارید.سپس روی Next کلیک کنید. گزینه های اضافی را در صورت نیاز خودتون انتخاب کنید و روی Next کلیک کنید.

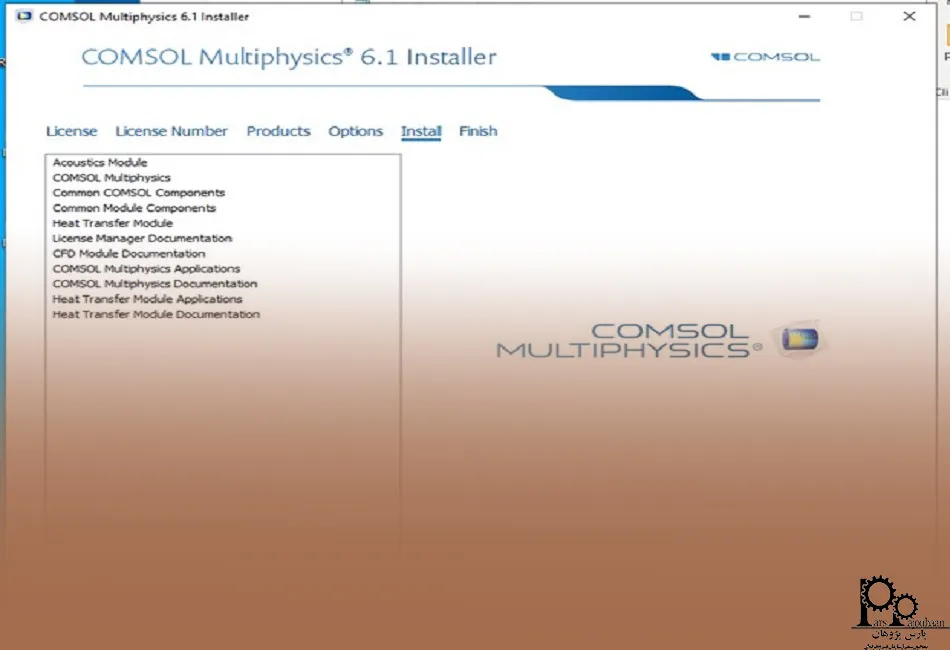

• برای شروع نصب، روی Install کلیک کنید.

• چند دقیقه صبر کنید تا مراحل نصب انجام شود. از به‌روزرسانی خودداری کنید.
• پس از مشاهده پیام تأیید مبنی بر موفقیت‌آمیز بودن نصب، روی Close کلیک کنید.
• اگر نصب موفقیت‌آمیز نبود، روی View Log کلیک کرده و آدرس محل ذخیره‌سازی فایل گزارش (Log) را یادداشت نمایید. ممکن است برای مراحل عیب‌یابی به این فایل نیاز پیدا کنید.

حداقل مشخصات سخت‌افزاری برای نصب نرم‌افزار COMSOL Multiphysics:

برای اجرای بهینه COMSOL، سیستم سخت‌افزاری مناسبی لازم است که مهم‌ترین بخش آن حافظه RAM کافی برای حل مدل‌های بزرگ و پیچیده است. پردازنده‌های 64 بیتی اینتل یا AMD با پشتیبانی از دستورالعمل SSE4، حداقل 4 گیگابایت رم به ازای هر هسته پردازنده و فضای دیسک بین 2 تا 20 گیگابایت برای نصب نرم‌افزار مورد نیاز است. همچنین استفاده از هارد SSD و کارت گرافیک‌های مدرن AMD یا NVIDIA برای افزایش سرعت و کیفیت نمایش مدل‌ها توصیه می‌شود

جمع‌بندی

مدل‌سازی فرآیندهای انتقال حرارت با استفاده از نرم‌افزار COMSOL Multiphysics، ابزاری قدرتمند و انعطاف‌پذیر برای مهندسان و پژوهشگران فراهم می‌کند تا بتوانند رفتار حرارتی سیستم‌های پیچیده را با دقت بالا شبیه‌سازی و تحلیل کنند. این نرم‌افزار با قابلیت کوپل چندفیزیکی، محیط کاربرپسند و ابزارهای پیشرفته پس‌پردازش، امکان بهینه‌سازی طراحی و افزایش بهره‌وری سیستم‌های حرارتی را به سادگی فراهم می‌سازد. یادگیری و تسلط بر کامسول، نه تنها موجب صرفه‌جویی در زمان و هزینه‌های آزمایشگاهی می‌شود، بلکه دید عمیق‌تری نسبت به رفتار حرارتی سیستم‌ها در شرایط واقعی به دست می‌دهد.

نویسنده: علی بهرام، کارشناسی ارشد مهندسی فرآیند.
