امروزه می توان به صراحت این نرم افزار Caesar II را یکی از حرفه ای ترین نرم افزار های تحلیل تنش در سیستم هایپایپینگ نام برد. این نرم افزار محصولی از شرکت سازنده COADE است . این شرکت آمریکایی نرم افزار های دیگری بمانند PV elite , Cad Works , Tanks , … را ساخته است اما عمده معروفیتش را مدیون نرم افزار تحلیل تنش پایپینگ Caesar II است.
یکی از نرم افزارهای مشهور رشته های مرتبط با مهندسی مکانیک قاعدتا این نرم افزار است. و همچنین کاربران را برای مدلسازی سریع و راحت سیستم های پایپینگ موجود در تاسیسات مکانیکی، به راحتی بی نیاز می سازد. مدلسازی در نرم افزار Caesar II با قابلیت انتخاب سایزینگ لوله ها و اتصالات مختلف با مواد و متریال متفاوت صورت میگیرد. همچنین این نرم افزار از منابع تکیه گاهی بسیار تکامل یافته برخوردار می باشد که کاربران بتوانند تکیه گاه مورد نظر خود را در موارد مختلف پروژه های مدنظرشان انتخاب کرده و سیستم هایpiping را بطور موثر و حرفه ای، طراحی و اجرا سازند.

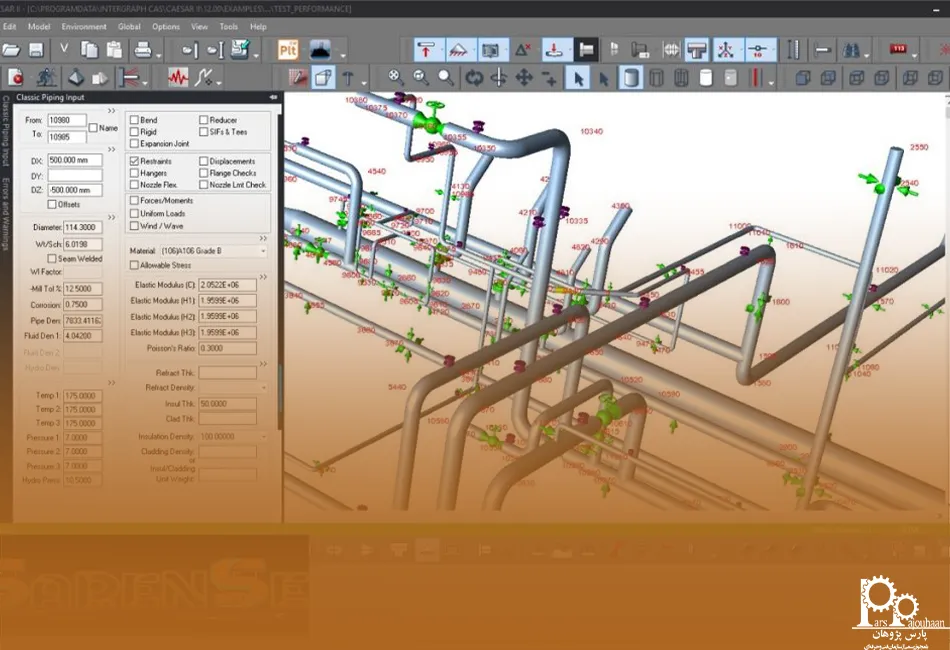

نرم افزار Caesar II توانایی به تحلیل تنش سیستم های لوله کشی را دارا بوده و به تنهایی قادر است نتایج مهندسی را با توجه به استانداردهایی که کاربر انتخاب می کند؛ مورد سنجش و انتخاب قرار بدهد. محیط شبیه سازی این نرم افزار از نسخه های 4.5 به بعد تغییرات قابل ملاحظه ای را اتخاذ داشته است، بطوریکه کاربر را قادر به مدلسازی سریع و آسان سیستم های پایپینگمی نماید. همچنین این تغییرات طراحی سیستم piping را برای کاربرساده کرده است تا در وقت و هزینه های پروژه صرفه جویی شود.از قابلیت دیگر این محیط این است که طراح قادر به برسی سیستم مورد نظر در 9 دما و 9 فشار گوناگون است.
همچنین کاربر می تواند یک فشار مجزا برای HYDRO TEST یا همان تست لوله های آبرسانی، در محیط مدلسازی وارد نماید و پارامتر های دیگر همچون طول لوله و اتصالات، ضخامت عایق، خوردگی مجاز و ... را در طراحی مورد توجه قرار دهد. بعد از انجام مراحل مدلسازی، کاربر می تواند با استفاده از قابلیت Error Checking هرگونه اشتباه در تحلیل های خود را دریافته و برطرف سازد.
فاز تحلیل
نرم افزار Caesar II قابلیت های مختلفی در حوزه های تحلیل دینامیکی و همینطور تحلیل استاتیکی انواع مختلف سیستم های لوله کشی را بسیار کامل و مهندسی شده ارائه می دهد.
تحلیل استاتیکی
تحلیل استاتیکی از مهمترین بخش های تکنیکال و اساسی تحلیل تنش سیستم های لوله کشی در این نرم افزار می باشد بدین دلیل که به جز در مواردی بسیار خاص که در بخش های مختلف تحلیل دینامیکی توضیح داده شده است؛ تحلیل استاتیکی برای تحلیل سیستم لوله کشی های صنعتی راه حل و نمودار های کاملا مناسبی را در فضای استاتیکی در اختیار کاربران و مهندسین قرار می دهد.
زمانی که تحلیلات مختلف در حوزه استاتیکی صورت می گیرد، آن زمان است که نرم افزار CAESAR II مثل مابقی نرم افزارهای بخش تحلیلی نیاز به معین کردن شرایط تحلیلی مد نظر پروژه را دارد و باید تمامی شرایط مرزی و دیتاشیت های آن را درآورد. کاربران و مهندسین طراح قبل از آغاز تحلیل استاتیکی می توانند Loade case های مورد نظر خود را برای تحلیل استاتیکی، آماده سازی کنند . نرم افزار بعد از انجام عملگر های Error checking و قبل از انجام عملکرد تحلیلی خود به کاربر Loade case هایی را هم پیشنهاد خواهد داد.
کاربر می تواند Loade case هایی رابرای وزن سیستم، وزن سیستم لوله کشی با آب ( در حالت Hydrotest) حالت کاری سیستم ،در شرایط کاری در دماهای مختلف و حالت کاری سیستم تحت دما که به صورت برداری از حالت وزنی سیستم کم شده است و موارد دیگری مانند تحلیل استاتیکی زلزله و تحلیل استاتیکی شیر های اطمینان را مورد تحلیل قرار بدهد.
بعد از انجام انواع تحلیل های استاتیکی توسط نرم افزار Caesar II کاربر یا مهندس پروژه می تواند مقدار نیروها ،تنش ها ، جابجایی ها و… را مورد مطالعه و بررسی دقیق قرار دهد. نرم افزار خروجی های این قسمت را هم بصورت گرافیک و انیمیشن و هم به صورت اعداد و ارقام در اختیار کاربر قار می دهد.
تحلیل دینامیکی
نرم افزار CAESAR II انواع تحلیل مختلفی را برای کاربر ارائه می دهد که چهار بخش مهم آن عبارت است از :
تحلیل طیف پاسخ ها ( Response spectrum analysis )
محاسبات فرکانس طبیعی سیستم لوله کشی (Natural frequency calculation )
تحلیل وابسته به زمان ( Time history analysis )
تحلیل هارمونیک (Harmonic analysis )
که به جز تحلیل در محاسبات فرکانس طبیعی، سایر تحلیل های نرم افزار خودشان به شاخه های تحلیلی دیگری تقسیم بندی می شوند. که نرم افزار قادر به تحلیل سیستم لوله کشی تحت این شرایط می باشد.
.webp)
سرفصل های آموزش سزار در دوره های پارس پژوهان
- مقدمه ای بر تئوری تنش در سیستم پاییینگ و نحوه ساپورت گذاری
- مفاهیم اولیه تنش و هدف از تحلیل تنش در سیستم های پایپینگ
- تقسیم بندی انواع سیستم پایپینگ برای تحلیل تنش انواع ساپورت
- بررسی نتایج حاصل از تحلیل تنش خطوط
- اصول ساپورت گذاری در انواع مختلف سیستم های پایپینگ
- آشنایی با بخش های span , leg , loop
- مدلسازی سیستم پایپینگ در نرم افزار Caesar II
- وارد نمودن اطلاعات سیستم های پایپینگ
- تعیین انواع وضعیت های مختلف بارگذاری بر سیستم پایپینگ
- مدلسازی پروژه نمونه و سمپل مورد بررسی
- بررسی نتایج تحلیل استاتیکی
- آموزش محاسبات سرانگشتی و انتخاب تکیه گاه
- معرفی خطوط بحرانی که باید آنالیز شوند
- گرفتن خروجی ایزومتریک از نرم افزار سزار
- و ...
در کل پس از فراگرفتن دوره تحلیل تنش پایپینگ در نرم افزار Caesar II، فراگیران و مهندسین حوزه تاسیسات، توانایی بررسی سیستم های پایپینگ در واحد های صنعتی، تجاری و اداری و همینطور مسکونی را خواهند داشت بگونه ای که در هر موردی اگر ایراداتی از قبیل تنش های نامتعارف در پیاده سازی این سیستم ها و یا وارد شدن نیروی مضاعف از حد تسلیم لوله ها و اتصالات تاسیساتی را با نرم افزار مشاهده کرده و از بروز چنین مشکلاتی جلوگیری کنند.
نویسنده : علیرضا خانی / کارشناس دپارتمان تاسیسات و انرژی پارس پژوهان
