آشنایی با انواع رایزرها و کاربردها

در دنیای مهندسی ساختمان و تاسیسات، اصطلاح "رایزر" (Riser) یکی از پرکاربردترین و در عین حال چندوجهی‌ترین مفاهیم است. از لوله‌های عمودی که آب را به طبقات یک برج می‌رسانند تا سیستم‌های حیاتی اطفاء حریق و حتی اجزای ساختاری پله‌ها، همگی می‌توانند با این نام شناخته شوند. درک صحیح از انواع رایزرها و کاربرد هر یک، برای مهندسان معمار، مکانیک، عمران و تاسیسات امری ضروری است. طراحی نادرست این اجزا می‌تواند منجر به ناکارآمدی سیستم، افزایش هزینه‌ها و مهم‌تر از همه، به خطر افتادن ایمنی ساکنین شود. در این مقاله به صورت جامع به تعریف انواع رایزر، بررسی کاربردها، استانداردها و نکات طراحی هر یک از آن‌ها می‌پردازیم.

تعریف رایزرها در سیستم‌های تأسیساتی

در سیستم‌های لوله‌کشی تجاری و ساختمان‌های چند طبقه، رایزرها نقش شاه‌رگ‌های حیاتی را ایفا می‌کنند. به بیان ساده، رایزر تأسیساتی به خطوط لوله‌ی عمودی گفته می‌شود که وظیفه‌ی انتقال سیالات (مانند آب آشامیدنی، آب گرم، یا فاضلاب) را بین طبقات مختلف یک ساختمان بر عهده دارند. این لوله‌ها با غلبه بر نیروی جاذبه، آب شیرین را به طبقات بالا منتقل کرده و فاضلاب را به سمت سیستم تخلیه‌ی اصلی هدایت می‌کنند. رایزرها معمولاً مجهز به تجهیزاتی مانند شیرهای جلوگیری از جریان برگشتی (Backflow Preventers) هستند تا از حرکت آب در جهت اشتباه جلوگیری کنند. جنس این لوله‌ها بسته به قدمت ساختمان و نوع کاربرد می‌تواند از پلاستیک (PEX, PVC)، مس، برنج یا فولاد گالوانیزه باشد.

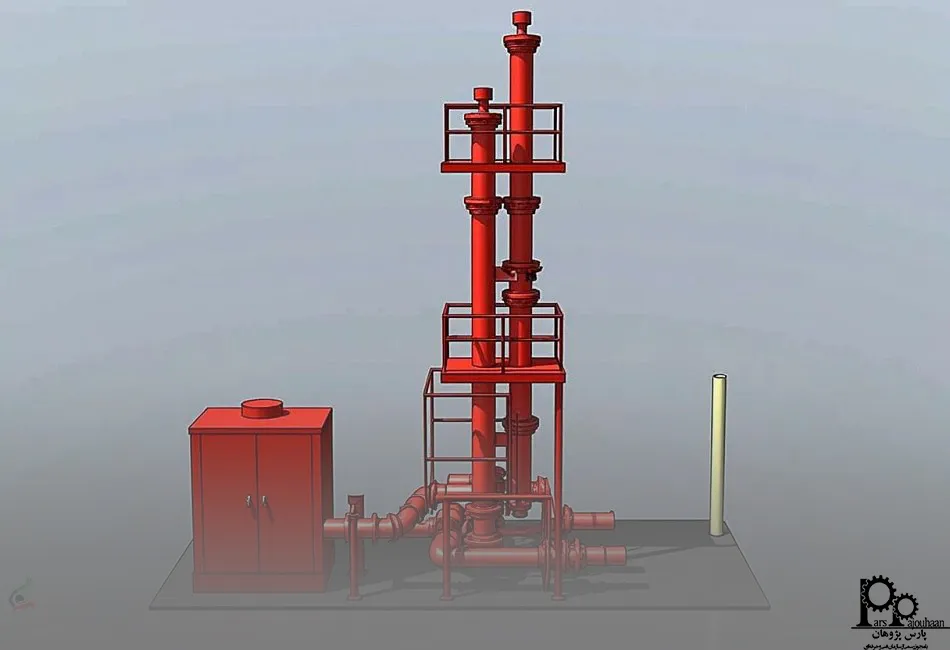

انواع اصلی رایزرها

همانطور که در مقدمه اشاره شد، اصطلاح "رایزر" بسته به حوزه مهندسی، معانی متفاوتی دارد. شناخت این دسته‌بندی برای جلوگیری از ابهام ضروری است. اصلی‌ترین انواع رایزر عبارتند از:

• رایزر تأسیساتی Vertical Riser: شامل لوله‌های عمودی آب‌رسانی، فاضلاب، سیستم‌های گرمایشی و تهویه مطبوع (HVAC).
• رایزر پله Stair Riser: بخش عمودی بین دو کف پله متوالی.
• رایزر خشک آتش‌نشانی Dry Riser: سیستم لوله‌کشی عمودی و خالی از آب برای استفاده تیم‌های آتش‌نشانی.
• رایزر تر آتش‌نشانی Wet Riser: سیستم لوله‌کشی عمودی که به طور دائم پر از آب و تحت فشار است.

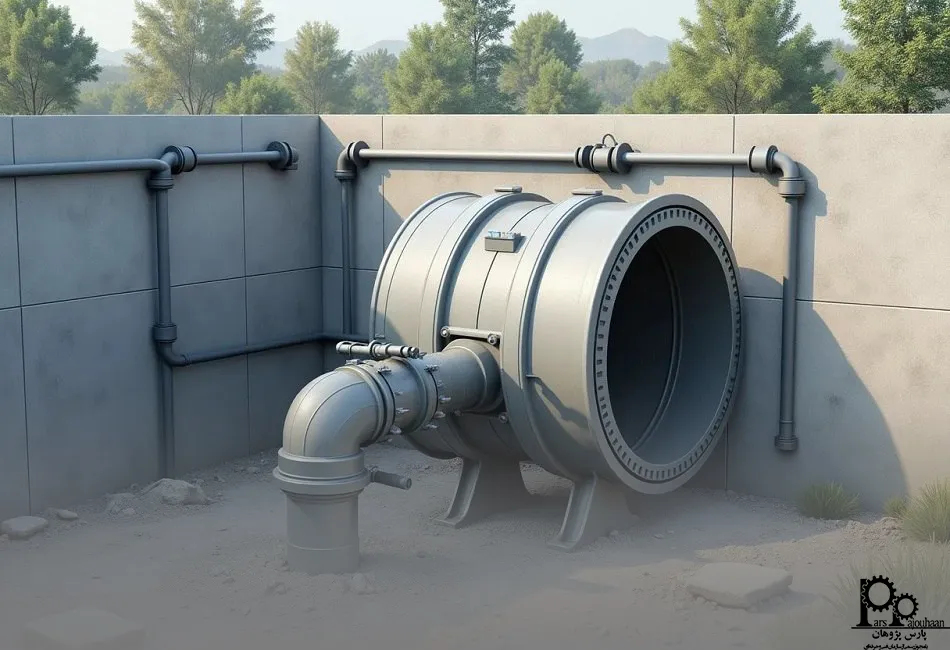

رایزر تأسیساتی (آب‌رسانی و فاضلاب)

این رایزرها که به آن‌ها شفت‌های تأسیساتی نیز گفته می‌شود، اجزای عمودی هستند که از طبقات مختلف عبور کرده و شامل لوله‌ها، کانال‌ها، داکت‌ها و کابل‌ها می‌شوند. طراحی صحیح این رایزرها از اهمیت بالایی برخوردار است.

• طول عمر و تعویض: رایزرها طول عمر محدودی دارند. لوله‌های پلاستیکی حدود ۴۰ سال، فولاد گالوانیزه تا ۵۰ سال، برنج تا ۷۰ سال و مس نوع K تا ۱۰۰ سال عمر می‌کنند. البته عواملی مانند کیفیت آب، میزان استفاده و نگهداری، می‌توانند این طول عمر را کاهش دهند.
• علائم هشدار دهنده برای تعویض:
• کاهش فشار آب: افت تدریجی فشار آب، به‌خصوص در طبقات بالاتر، می‌تواند نشانه‌ی پوسیدگی یا گرفتگی در رایزرها باشد.
• تغییر رنگ آب: خوردگی و زنگ‌زدگی لوله‌های فلزی باعث تغییر رنگ آب خروجی می‌شود.
• علائم نشتی روی دیوارها: ظهور لکه‌های آب روی دیوارها، نشانه‌ی قطعی نشتی در رایزرهای عبوری از پشت دیوار است.
• افزایش ناگهانی قبوض آب: نشتی‌های پنهان در رایزرها خود را با افزایش مصرف آب نشان می‌دهند.
• ایمنی در برابر آتش: از آنجایی که رایزرهای تأسیساتی از سقف و کف طبقات عبور می‌کنند، می‌توانند به گسترش آتش کمک کنند. بنابراین، باید به درستی و با استفاده از مواد ضد حریق، دودبند و آتش‌بند شوند.

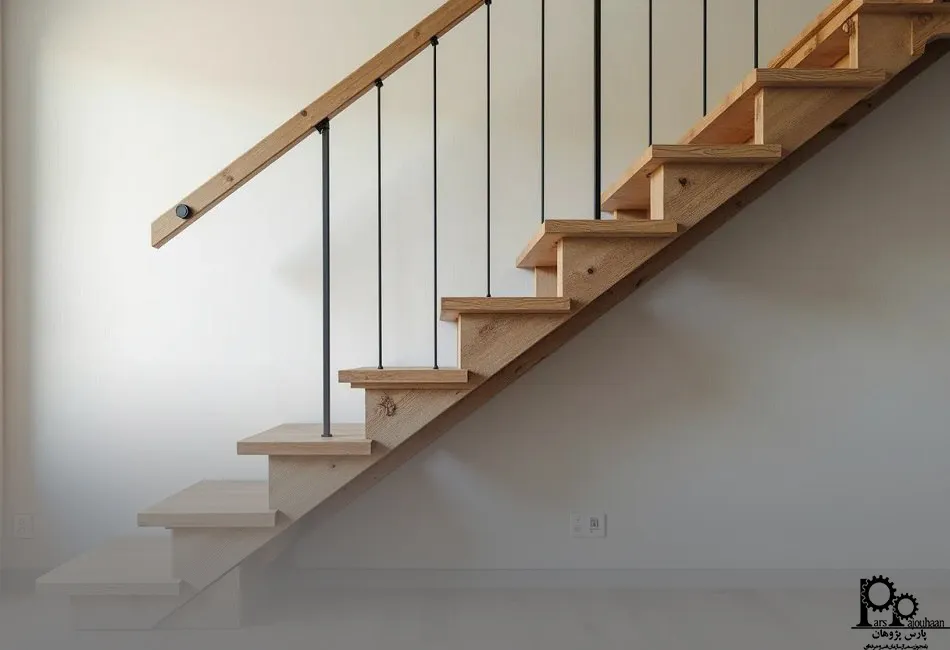

رایزر پله

در معماری و مهندسی عمران، "رایزر پله" به صفحه‌ی عمودی بین لبه‌ی پشتی یک کف پله و لبه‌ی جلویی کف پله‌ی بالایی اطلاق می‌شود. طراحی این بخش تابع مقررات ساختمانی دقیقی است تا ایمنی افراد هنگام تردد تضمین شود.

• الزامات طراحی بر اساس مقررات ساختمانی (نمونه):
• ارتفاع یکنواخت: در یک راه‌پله، ارتفاع تمام رایزرها باید یکسان و ثابت باشد.
• ابعاد استاندارد: برای پله‌های عمومی، معمولاً حداقل و حداکثر ارتفاع برای رایزرها تعریف می‌شود (مثلاً حداقل ۱۰۰ میلی‌متر و حداکثر ۱۹۰ میلی‌متر).
• رایزرهای باز و بسته: در ساختمان‌های عمومی (غیرمسکونی)، رایزرها باید بسته باشند تا از گیر کردن پا یا عصا در زیر پله و احتمال سقوط جلوگیری شود. در خانه‌های مسکونی، در صورتی که فاصله‌ی باز بین پله‌ها محدود باشد (مثلاً یک کره به قطر ۱۰۰ میلی‌متر از آن عبور نکند)، می‌توان از رایزر باز استفاده کرد.
• کنتراست بصری: در ساختمان‌های عمومی، لبه‌ی پله‌ها باید با استفاده از نواری با رنگ متضاد (معمولاً به عرض ۵۵ میلی‌متر) هم روی کف پله و هم روی رایزر، کاملاً مشخص و قابل تشخیص باشد.

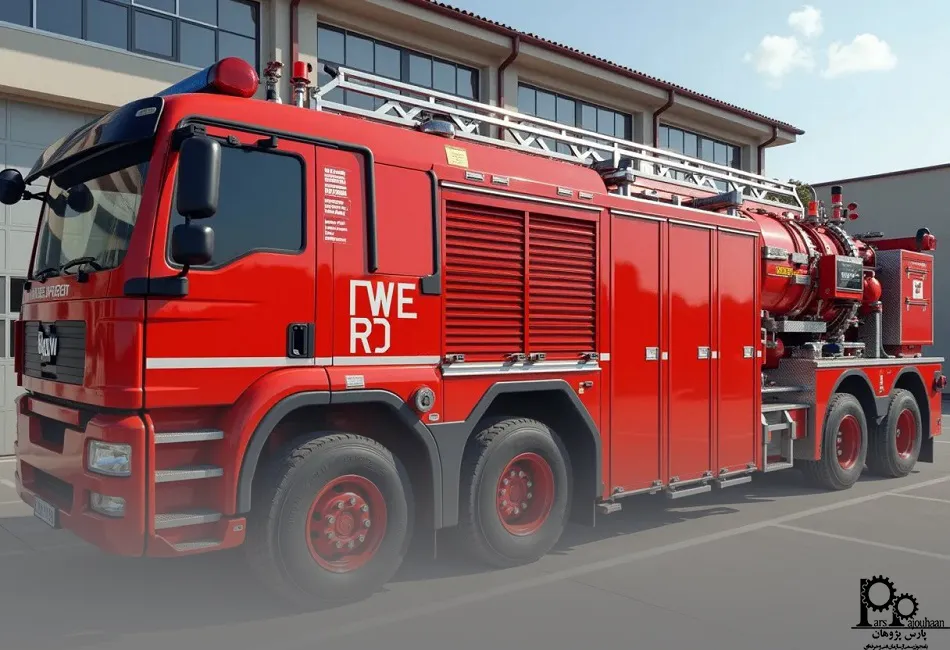

رایزر خشک آتش‌ نشانی

رایزرهای خشک سیستم‌های لوله‌کشی عمودی هستند که برای تأمین آب به داخل ساختمان‌ها جهت عملیات اطفاء حریق استفاده می‌شوند. این سیستم‌ها در حالت عادی خالی از آب هستند.

• عملکرد: در زمان حریق، تیم‌های آتش‌نشانی شلنگ‌های ماشین آتش‌نشانی را به ورودی رایزر در طبقه‌ی همکف متصل کرده و سیستم را با آب پرفشار شارژ می‌کنند. این کار نیاز به کشیدن شلنگ‌های طولانی به طبقات بالا را از بین می‌برد.
• الزامات نصب: طبق مقررات، نصب شبکه آتش‌نشانی در ساختمان‌های با ارتفاع بیش از ۱۸ متر الزامی است. برای ساختمان‌های با ارتفاع کمتر از ۵۰ متر، می‌توان از رایزر خشک استفاده کرد.
• اجزای اصلی:
• ورودی رایزر Inlet Breeching: در طبقه‌ی همکف و در محلی قابل دسترس برای ماشین آتش‌نشانی قرار دارد.
• شیرهای برداشت Landing Valves: در هر طبقه و در مکان‌های حفاظت‌شده مانند لابی یا راه‌پله‌های فرار نصب می‌شوند تا آتش‌نشانان بتوانند شلنگ‌های خود را به آن متصل کنند.
• شیر تخلیه هوا Air Release Valve: در بالاترین نقطه‌ی سیستم نصب می‌شود تا هنگام پر شدن سیستم با آب، هوای داخل لوله خارج شود.
• نگهداری: بازرسی و تست دوره‌ای رایزرهای خشک برای اطمینان از عملکرد صحیح و عدم وجود نشتی، گرفتگی یا خرابکاری ضروری است.

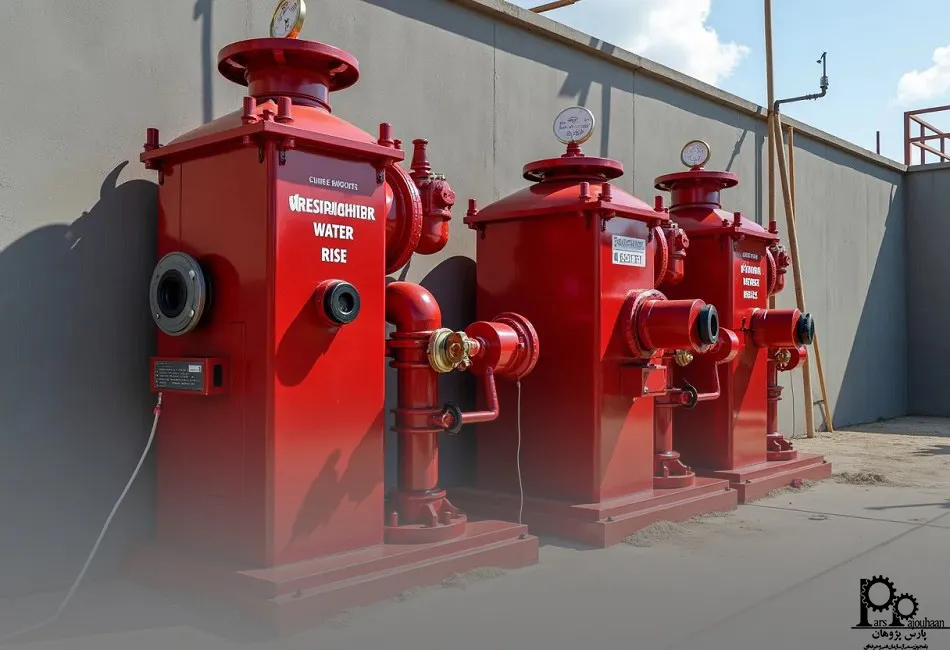

رایزر تر آتش‌ نشانی

رایزرهای تر نیز مانند رایزرهای خشک برای اطفاء حریق استفاده می‌شوند، با این تفاوت که به طور دائم پر از آب و تحت فشار هستند.

• عملکرد: این سیستم به یک منبع آب دائمی (مانند مخزن ذخیره و سیستم پمپاژ) متصل است و به محض باز شدن شیر برداشت در هر طبقه، آب با فشار مناسب در دسترس آتش‌نشانان قرار می‌گیرد.
• الزامات نصب: در ساختمان‌های بسیار بلند (معمولاً با ارتفاع بیش از ۵۰ متر)، نصب رایزر تر الزامی است. دلیل این امر آن است که فشار مورد نیاز برای رساندن آب به این ارتفاع، بیشتر از توانی است که پمپ ماشین آتش‌نشانی می‌تواند تأمین کند.
• اجزای اصلی: این سیستم علاوه بر لوله‌کشی و شیرهای برداشت، شامل منبع ذخیره آب، پمپ‌های آتش‌نشانی (اصلی و جوکی) و اتصالات ورودی برای کمک‌رسانی ماشین‌های آتش‌نشانی در مواقع اضطراری است.
• فشار سیستم: سیستم باید بتواند حداقل فشار مشخصی را در بالاترین خروجی تامین کند (مثلاً ۴ بار).
• نگهداری: بازرسی و تست منظم پمپ‌ها، شیرها و کل سیستم برای اطمینان از عملکرد صحیح در مواقع اضطراری حیاتی است.

البته سایت QRFS، سایت تخصصی برای سیستم های رایزرهای آتش‌نشانی، اجزای آن، نقش در سیستم اسپرینکلر و نکات نصب آن است.

مقایسه کاربردی انواع رایزرها

مسیر یادگیری و تسلط بر طراحی رایزرها

طراحی صحیح سیستم‌های رایزر، فراتر از ترسیم چند خط عمودی در نقشه است. این فرآیند نیازمند درک عمیق از اصول مهندسی، استانداردها و مقررات ساختمانی، محاسبات هیدرولیکی و انتخاب صحیح تجهیزات است. مهندسان برای موفقیت در این حوزه باید به نرم‌افزارهای تخصصی طراحی و مدل‌سازی اطلاعات ساختمان (BIM) تسلط داشته باشند.

دوره‌های گروه آموزشی پارس پژوهان، به گونه‌ای جامع و یکپارچه طراحی شده‌اند تا پلی مستحکم میان دانش آکادمیک و نیازهای واقعی صنعت مهندسی ایجاد کنند. از دیگر مجموعه دوره‌هایی که می‌توانید در آن‌ها شرکت کنید شامل آموزش رویت مپ (Revit (MEP، دوره آموزش رویت مپ پیشرفته (Revit MEP)، دوره آموزش دیزاین بیلدر (Design builder)، آموزش اتوکد پی اند آی دی (AutoCAD P&ID)، دوره کریر هپ (Carrier HAP) و آموزش پی دی ام اس (PDMS) که مسیر یادگیری را برای علاقه‌مندان، دانشجویان و متخصصان شاغل هموار می‌سازند. همچنین برای کسب اطلاعات بیشتر درباره نرم افزار رویت می‌توانید مقاله آموزش نرم‌افزار رویت (Revit) در معماری و مهندسی عمران را مطالعه فرمایید. اما در این دوره‌ها، یادگیری صرفاً به آشنایی با ابزارها و منوهای نرم‌افزاری محدود نمی‌شود، بلکه یک شیرجه عمیق به دنیای کاربردی مهندسی است؛ جایی که شما اصول دقیق و استاندارد طراحی سیستم‌های لوله‌کشی صنعتی و ساختمانی، پیاده‌سازی حرفه‌ای تأسیسات مکانیکی و مدل‌سازی پیشرفته سیستم‌های اطفاء حریق را به صورت کاملاً عملی و مبتنی بر پروژه فرا می‌گیرید. در نتیجه، شرکت‌کنندگان پس از پایان دوره، نه تنها به یک مهندس مسلط بر نرم‌افزار، بلکه به یک طراح توانمند و کارآمد تبدیل می‌شوند که با درک عمیق از استانداردها و چالش‌های اجرایی، آمادگی کامل برای ورود به بازار کار حرفه‌ای یا ارتقای جایگاه شغلی خود را کسب کرده‌اند.

جمع‌بندی

اصطلاح "رایزر" دنیای وسیعی از مفاهیم مهندسی را در بر می‌گیرد که هر یک نقش منحصر به‌ فردی در عملکرد و ایمنی یک ساختمان دارند. از شریان‌های حیاتی تأسیسات که رفاه ساکنین را تأمین می‌کنند تا سیستم‌های نجات‌ بخش آتش‌ نشانی و اجزای ساختاری پله‌ها، طراحی دقیق و اجرای صحیح همه‌ این رایزرها ضروری است. یک مهندس موفق، با درک تفاوت‌ها، کاربردها و الزامات هر نوع رایزر، می‌تواند طرح‌هایی ایمن، کارآمد و مطابق با استانداردهای روز دنیا ارائه دهد و نقش مؤثری در کیفیت و پایداری سازه‌ها ایفا کند.
