سیمولینک متلب چیست؟ چه کاربردی دارد؟

با توجه به پیچیدگی و هزینه‌ بالای چالش‌های مهندسی امروز، مدلسازی و شبیه‌سازی به ابزاری ضروری برای طراحی، آزمایش و بهینه‌سازی مجازی سیستم‌های دینامیکی، پیش از ساخت هرگونه نمونه فیزیکی، تبدیل شده‌اند. این رویکرد یک تحول بنیادین در مهندسی است که چرخه سنتی «ساخت-آزمایش-اصلاح» را با فرآیند نوین «مدلسازی-شبیه‌سازی-اعتبارسنجی» جایگزین کرده و بدین ترتیب، ریسک پروژه‌ها را به شدت کاهش داده و سرعت نوآوری را افزایش می‌دهد. در قلب این تحول، نرم‌افزار MATLAB به عنوان بستر محاسبات عددی و Simulink به عنوان محیط شبیه‌سازی گرافیکی، نقشی محوری و بی‌بدیل را به عنوان ابزارهای کلیدی این پارادایم نوین ایفا می‌کنند.

سیمولینک (Simulink) در متلب چیست؟ فراتر از کدنویسی

سیمولینک یک محیط برنامه‌نویسی گرافیکی مبتنی بر متلب برای مدلسازی، شبیه‌سازی و تحلیل سیستم‌های دینامیکی چند-دامنه‌ای (multi-domain) است. به بیان ساده‌تر، به جای نوشتن صدها یا هزاران خط کد متنی، مهندسان می‌توانند با استفاده از یک دیاگرام بلوکی، مدل یک سیستم را بسازند. این دیاگرام‌ها از دو عنصر اصلی تشکیل شده‌اند: بلوک‌ها (Blocks) که نمایانگر اجزای سیستم، عملیات ریاضی یا الگوریتم‌ها می باشند و خطوط (Lines) که سیگنال‌ها یا ارتباطات فیزیکی بین این بلوک‌ها را نشان می‌دهند.

قدرت واقعی سیمولینک در سطح انتزاعی (abstraction) آن نهفته است. مهندس بر روی معماری سیستم و اصول فیزیکی حاکم بر آن تمرکز می‌کند (اینکه سیستم چه کاری انجام می‌دهد)، در حالی که حل‌کننده‌های (solvers) قدرتمند سیمولینک، محاسبات ریاضی پیچیده زیربنایی (مانند حل معادلات دیفرانسیل) را در پس‌زمینه مدیریت می‌کنند. برای مثال، یک مهندس برق برای مدلسازی یک موتور DC، نیازی به نوشتن معادلات دیفرانسیل آن ندارد؛ بلکه تنها کافی است بلوک «DC Motor» را از کتابخانه سیمولینک به مدل خود اضافه کند. این رویکرد، شکاف میان تئوری‌های سطح بالای مهندسی و پیاده‌سازی عملی را پر می‌کند و به مهندسان اجازه می‌دهد تا سیستم‌های بسیار پیچیده را بدون غرق شدن در جزئیات ریاضی هر جزء، مدلسازی و تحلیل کنند. این یکپارچگی عمیق با محیط متلب به کاربران اجازه می‌دهد تا از تمام قدرت محاسباتی، تحلیلی و بصری‌سازی متلب برای تحلیل نتایج شبیه‌سازی‌های خود بهره‌مند شوند.

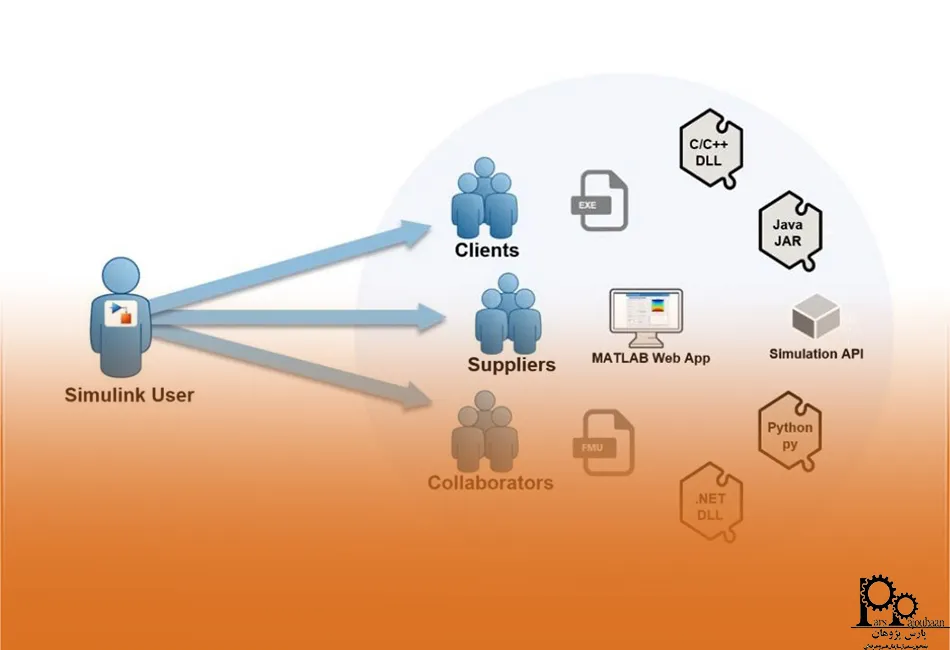

تاریخچه متلب سیمولینک (MATLAB Simulink)

داستان سیمولینک با داستان خود متلب آغاز می‌شود. در اواخر دهه 1970، پروفسور «کلیو مولر» (Cleve Moler) در دانشگاه نیومکزیکو، با هدف تسهیل دسترسی دانشجویانش به کتابخانه‌های قدرتمند محاسبات ماتریسی مانند LINPACK و EISPACK (که به زبان فرترن نوشته شده بودند)، یک «آزمایشگاه ماتریس» یا MATrix LABoratory را به عنوان یک ماشین حساب ماتریسی تعاملی و ساده توسعه داد. این ابزار اولیه، یک زبان برنامه‌نویسی نبود، بلکه راهی برای دوری از فرآیندهای پیچیده و زمان‌بر کامپایل کدهای فرترن بود.

پتانسیل تجاری این ابزار زمانی آشکار شد که «جک لیتل» (Jack Little)، یک مهندس کنترل که با متلب در دانشگاه استنفورد آشنا شده بود، در سال 1983 تصمیم گرفت آن را به یک محصول تجاری تبدیل کند. او با بازنویسی کامل متلب به زبان C و افزودن قابلیت‌های کلیدی مانند توابع، جعبه‌ابزارها (Toolboxes) و گرافیک، به همراه استیو بنگرت (Steve Bangert) و کلیو مولر، شرکت The MathWorks را در سال 1984 تاسیس کرد. با رشد سریع متلب در میان مهندسان کنترل و پردازش سیگنال، نیاز به یک ابزار سطح بالاتر برای شبیه‌سازی سیستم‌های کامل، بیش از پیش احساس می‌شد. سیمولینک به عنوان پاسخ به این نیاز و به عنوان یک افزونه گرافیکی برای متلب توسعه یافت و در اوایل دهه 1990 عرضه شد. این ترکیب، یک پلتفرم بی‌رقیب ایجاد کرد که هم قدرت محاسباتی زبان‌های سطح پایین را داشت و هم دیدگاه سیستمی و سهولت استفاده‌ای که در بازار آن زمان وجود نداشت. همین ارزش منحصربه‌فرد، دلیل اصلی سلطه طولانی‌مدت متلب و سیمولینک بر دنیای مهندسی است.

چرا سیمولینک متلب یک ابزار حیاتی است؟

سیمولینک به این دلیل یک ابزار حیاتی در مهندسی مدرن محسوب می‌شود که بستر اصلی پیاده‌سازی رویکرد طراحی مبتنی بر مدل (Model-Based Design - MBD) است. MBD یک متدولوژی توسعه است که در آن، یک مدل جامع و قابل اجرای سیستم، به عنوان محور اصلی تمام مراحل پروژه، از طراحی مفهومی اولیه تا تولید کد نهایی و تست، قرار می‌گیرد. این رویکرد، فرآیند توسعه را متحول می‌کند. به جای نوشتن مستندات متنی و کدهای جداگانه، مدل دیاگرام بلوکی به «حقیقت واحد» (single source of truth) پروژه تبدیل می‌شود. این مدل نه تنها برای شبیه‌سازی و تحلیل رفتار سیستم به کار می‌رود، بلکه می‌تواند به طور خودکار به کد C/C++ یا HDL برای پیاده‌سازی روی سخت‌افزارهای امبدد (Embedded) تبدیل شود. این فرآیند، خطاهای ناشی از کدنویسی دستی را حذف کرده، ارتباط بین تیم‌های چندرشته‌ای (مکانیک، برق، نرم‌افزار) را تسهیل می‌کند و امکان اعتبارسنجی مداوم سیستم را در هر مرحله از طراحی فراهم می‌آورد.

جدول زیر، تفاوت‌های کلیدی بین رویکرد طراحی مبتنی بر مدل در سیمولینک و برنامه‌نویسی سنتی مبتنی بر متن را به وضوح نشان می‌دهد.

چرا باید متلب سیمولینک را یاد بگیریم؟

یادگیری متلب سیمولینک (MATLAB Simulink) فقط یک مهارت نرم‌افزاری نیست، بلکه پلی است بین دانش تئوری و پیاده‌سازی عملی. این نرم‌افزار به شما کمک می‌کند ایده‌ها، مدل‌ها و الگوریتم‌ها را به سرعت شبیه‌سازی کنید و قبل از اجرای واقعی، نقاط ضعف و قوت آن‌ها را بسنجید. دلایل اصلی یادگیری سیمولینک عبارتند از:

1. کاربرد وسیع در رشته‌های مختلف
   سیمولینک در برق، مکانیک، هوافضا، خودروسازی، رباتیک، پردازش سیگنال و حتی پزشکی استفاده می‌شود. بنابراین با یادگیری آن، می‌توانید در پروژه‌های بین‌رشته‌ای هم نقش مؤثری داشته باشید.

2. مدل‌سازی سریع و بصری
   به‌جای نوشتن کدهای طولانی، می‌توانید با بلوک‌های گرافیکی سیستم‌ها را طراحی کنید. این موضوع باعث می‌شود مدل‌سازی برای دانشجویان و مهندسان تازه‌کار هم قابل فهم باشد.

3. شبیه‌سازی قبل از اجرا
   سیمولینک این امکان را می‌دهد که قبل از ساخت نمونه واقعی یا اجرای پرهزینه، رفتار سیستم را تحت شرایط مختلف آزمایش کنید. این کار باعث کاهش هزینه‌ها و جلوگیری از خطاهای خطرناک می‌شود.

4. ارتباط مستقیم با سخت‌افزار
   یکی از مزیت‌های بزرگ سیمولینک این است که می‌تواند از مدل ساخته‌شده کد تولید کند و آن را روی سخت‌افزارهایی مثل FPGA، میکروکنترلرها یا پردازنده‌های DSP اجرا کند. این ویژگی یادگیری آن را برای صنعت بسیار ارزشمند می‌کند.

5. استاندارد صنعتی و دانشگاهی
   سیمولینک هم در دانشگاه‌ها و هم در صنایع بزرگ (مثل هوافضا، خودروسازی و انرژی) به‌طور گسترده استفاده می‌شود. داشتن این مهارت در رزومه، شانس استخدام و همکاری در پروژه‌های تخصصی را بالا می‌برد.

6. افزایش توانایی پژوهشی و شغلی
   چه بخواهید مقاله علمی بنویسید و چه به دنبال شغل صنعتی باشید، تسلط بر سیمولینک شما را از دیگران متمایز می‌کند.

با درک این اهمیت روزافزون، برداشتن گام بعدی برای تسلط بر این ابزار قدرتمند، یک سرمایه‌گذاری هوشمندانه در مسیر شغلی هر مهندس است. دوره‌های گروه آموزشی پارس پژوهان با هدف تبدیل تحصیل و دانش دانشگاهی به مهارت عملی طراحی شده‌اند. با شرکت در دوره آموزش متلب (MATLAB) و به ویژه دوره آموزش سیمولینک در متلب MATLAB، شما نه تنها با اصول این نرم‌افزار آشنا می‌شوید، بلکه پروژه‌های واقعی صنعتی را تجربه کرده و خود را برای ورود قدرتمند به بازار کار آماده می‌کنید.

مثال عملی: مدلسازی و کنترل سرعت یک موتور DC در سیمولینک

برای درک بهتر قدرت سیمولینک، یک مثال کلاسیک و کاربردی را قدم به قدم بررسی می‌کنیم: مدلسازی و کنترل سرعت یک موتور جریان مستقیم (DC). این مثال، کل فرآیند طراحی مبتنی بر مدل را در مقیاسی کوچک به نمایش می‌گذارد.

1. درک فیزیک و معادلات سیستم
   رفتار یک موتور DC توسط دو معادله دیفرانسیل اصلی توصیف می‌شود:
   معادله الکتریکی (قانون ولتاژ کِرشهف برای مدار آرمیچر):
   Vin​=R⋅i+Ldtdi​+Vemf​
   معادله مکانیکی (قانون دوم نیوتن برای چرخش):
   Tm​=Jdtdω​+b⋅ω
   که در آن Vemf​=K⋅ω (نیروی ضد محرکه) و Tm​=K⋅i (گشتاور موتور) است. پارامترها عبارتند از: مقاومت آرمیچر (R)، اندوکتانس آرمیچر (L)، ثابت موتور (K)، اینرسی روتور (J) و ضریب اصطکاک ویسکوز (b).

2. ساخت مدل حلقه-باز (Open-Loop)
   در سیمولینک، این معادلات را با بلوک‌های گرافیکی پیاده‌سازی می‌کنیم. با استفاده از بلوک‌های Integrator، Gain و Sum، دیاگرام بلوکی معادل این معادلات را می‌سازیم. یک بلوک Step به عنوان ورودی ولتاژ (Vin​) و یک بلوک Scope برای مشاهده سرعت خروجی (ω) اضافه می‌کنیم. با اجرای شبیه‌سازی، مشاهده می‌شود که سرعت موتور بدون کنترل، به یک مقدار نهایی می‌رسد که به بار وابسته است و دقت لازم را ندارد.

3. طراحی و پیاده‌سازی کنترلر حلقه-بسته (Closed-Loop)
   هدف، وادار کردن سرعت موتور به دنبال کردن یک سرعت مرجع (Reference Speed) است. برای این کار، یک حلقه فیدبک ایجاد می‌کنیم.
   یک بلوک Sum اضافه می‌کنیم تا خطای بین سرعت مرجع و سرعت واقعی موتور را محاسبه کند: Error=ωref​−ωactual​.
   یک بلوک PID Controller را بین خروجی بلوک خطا و ورودی ولتاژ مدل موتور قرار می‌دهیم. این کنترلر بر اساس سیگنال خطا، ولتاژ مناسب را برای اصلاح سرعت موتور تولید می‌کند.

4. شبیه‌سازی و تحلیل نتایج
   با اجرای مجدد شبیه‌سازی، این بار برای سیستم حلقه-بسته، نتایج را در Scope مشاهده می‌کنیم. به وضوح دیده می‌شود که سرعت موتور با دقت بالایی سرعت مرجع را دنبال می‌کند. می‌توان پارامترهای عملکردی کلیدی مانند زمان صعود (Rise Time)، فراجهش (Overshoot) و خطای حالت ماندگار (Steady-State Error) را مستقیماً از روی نمودار تحلیل کرد. این چرخه «طراحی و تست» که در سیمولینک در چند دقیقه انجام می‌شود، در دنیای واقعی با سخت‌افزار فیزیکی ممکن است روزها یا هفته‌ها به طول انجامد و نشان‌دهنده قدرت واقعی این ابزار به عنوان یک محیط طراحی و بهینه‌سازی تعاملی است.

کاربردهای متلب سیمولینک در صنایع مختلف

قدرت و انعطاف‌پذیری سیمولینک باعث شده است که کاربرد آن از یک رشته خاص فراتر رفته و به ابزاری کلیدی در تمام صنایع پیشرفته‌ای که با سیستم‌های دینامیکی سروکار دارند، تبدیل شود.

سخت افزار مورد نیاز برای نصب متلب سیمولینک چیست؟

اگرچه سیمولینک بر روی اکثر کامپیوترهای مدرن قابل اجرا است، اما برای یک تجربه کاری روان و کارآمد، به خصوص هنگام کار با مدل‌های پیچیده و شبیه‌سازی‌های طولانی، برآورده کردن سیستم مورد نیاز توصیه‌شده اهمیت زیادی دارد. سرمایه‌گذاری روی سخت‌افزار مناسب، یک امر تجملی نیست، بلکه بخشی ضروری از یک گردش کار حرفه‌ای برای جلوگیری از ایجاد گلوگاه‌های محاسباتی و به حداکثر رساندن بهره‌وری است.

• سیستم عامل:
  ویندوز 10 یا 11 (نسخه 64 بیتی)، ویندوز سرور 2019، نسخه‌های جدید macOS (مانند Ventura و Sonoma) و توزیع‌های مختلف لینوکس.
• پردازنده (CPU):
  حداقل: هر پردازنده Intel یا AMD x86-64.
  توصیه‌شده: پردازنده با چهار هسته منطقی (logical cores) یا بیشتر و پشتیبانی از مجموعه دستورالعمل AVX2 برای عملکرد بهتر.
• حافظه (RAM):
  حداقل: 4 گیگابایت (برای ویندوز) و 8 گیگابایت (برای macOS).
  توصیه‌شده: 8 گیگابایت یا در حالت ایده‌آل 16 گیگابایت برای کار با مدل‌های بزرگ. (برای برخی جعبه‌ابزارهای خاص مانند Polyspace، 4 گیگابایت به ازای هر هسته پردازنده توصیه می‌شود).
• فضای ذخیره‌سازی:
  استفاده از هارد (SSD) به شدت برای افزایش سرعت بارگذاری نرم‌افزار و مدل‌ها توصیه می‌شود.
  فضای مورد نیاز: حدود 4 گیگابایت فقط برای متلب، 5 تا 8 گیگابایت برای یک نصب معمولی و تا 32 گیگابایت برای نصب کامل تمام محصولات.

آیا متلب سیمولینک محدودیت دارد؟

سیمولینک، مانند هر ابزار قدرتمند دیگری، بدون چالش و محدودیت نیست. داشتن یک دیدگاه واقع‌بینانه به کاربران کمک می‌کند تا انتظارات درستی از این نرم‌افزار داشته باشند و برای مواجهه با چالش‌های احتمالی آماده شوند.

• هزینه لایسنس (Licensing Cost): سیمولینک یک نرم‌افزار تجاری و حرفه‌ای است و هزینه تهیه لایسنس آن، به خصوص برای کاربران فردی، شرکت‌های کوچک یا دانشگاه‌هایی با بودجه محدود، می‌تواند یک مانع جدی باشد.
• منحنی یادگیری (Steep Learning Curve): اگرچه رابط گرافیکی آن برای طراحی سیستمی شهودی‌تر از کدنویسی است، اما تسلط کامل بر سیمولینک و کتابخانه‌های وسیع آن نیازمند صرف زمان و تلاش قابل توجهی است. کاربران جدید ممکن است در ابتدا با پیچیدگی آن مواجه شوند.
• نیاز به منابع محاسباتی بالا: شبیه‌سازی مدل‌های بزرگ و با دقت بالا می‌تواند فشار زیادی بر روی پردازنده و حافظه RAM سیستم وارد کند و منجر به زمان‌های شبیه‌سازی طولانی بر روی سخت‌افزارهای ضعیف شود.
• نرم‌افزار اختصاصی (Proprietary Software): به عنوان یک ابزار منبع-بسته، کاربران برای دریافت به‌روزرسانی‌ها، ویژگی‌های جدید و پشتیبانی فنی کاملاً به شرکت MathWorks وابسته می باشند. این موضوع در تضاد با جایگزین‌های منبع-باز قرار دارد.
• مدیریت نسخه و همکاری تیمی: هرچند ابزارهایی برای این منظور توسعه یافته‌اند، اما مدیریت تغییرات و کنترل نسخه (Version Control) برای مدل‌های گرافیکی در تیم‌های بزرگ، نسبت به کدهای متنی که به راحتی قابل مقایسه (diff) و ادغام (merge) است، چالش‌برانگیزتر است.

این محدودیت‌ها، به ویژه هزینه و منحنی یادگیری، خود دلیلی بر اهمیت آموزش‌های تخصصی و ساختار یافته است. شرکت‌ها برای به حداکثر رساندن بازگشت سرمایه‌گذاری خود بر روی این نرم‌افزار گران‌قیمت، به مهندسان آموزش‌دیده نیاز دارند و مهندسان نیز برای غلبه سریع‌تر بر چالش‌های یادگیری و افزایش ارزش خود در بازار کار، به دنبال دوره‌های آموزشی معتبر می‌روند.

جمع‌بندی

سیمولینک صرفاً یک نرم‌افزار نیست؛ بلکه یک پلتفرم بنیادین برای نوآوری در مهندسی مدرن است. با افزایش روزافزون پیچیدگی سیستم‌ها و حرکت صنایع به سمت الکتریکی‌سازی، خودران‌سازی و اتصال‌پذیری، توانایی مدلسازی، شبیه‌سازی و اعتبارسنجی سیستم‌ها در یک محیط مجازی، دیگر یک انتخاب نیست، بلکه یک ضرورت مطلق است. سیمولینک با فراهم آوردن بستر قدرتمند طراحی مبتنی بر مدل، نقشی حیاتی در تمام حوزه‌های مهندسی برق ایفا می‌کند و تسلط بر آن، یک مزیت رقابتی تعیین‌کننده برای هر مهندس محسوب می‌شود. برای نسل جدید مهندسانی که سازنده دستگاه‌های هوشمند، سیستم‌های انرژی پایدار و وسایل نقلیه خودران آینده خواهند بود، تسلط بر زبان شبیه‌سازی با ابزارهایی مانند سیمولینک، به اندازه درک قانون اهم، یک دانش بنیادی و ضروری خواهد بود.

نویسنده: علی بهرام همدانی، کارشناس ارشد فرآیند.
