آشنایی کامل با پمپ‌ها و کاربرد آن در صنایع مختلف

پمپ‌ها به عنوان قلب تپنده‌ی فرآیندهای انتقال سیال، نقشی حیاتی و غیرقابل انکار در صنایع مختلف ایفا می‌کنند. این تجهیزات بیش از ۹۰٪ از نیاز صنایع گوناگون از جمله نیروگاهی، نفت و گاز، پالایش، معدن، آب و فاضلاب و صنایع فلزی را در بخش انتقال سیالات پوشش می‌دهند. از آنجایی که بخش بزرگی از هزینه‌های بهره‌برداری در واحدهای صنعتی به انرژی مصرفی پمپ‌ها اختصاص دارد، شناخت دقیق، انتخاب صحیح و بهره‌برداری بهینه‌ی آن‌ها از اهمیت بالایی برای مهندسان شیمی، مکانیک و سایر رشته‌های مرتبط برخوردار است. در این مقاله به صورت جامع به معرفی پمپ‌ها، انواع، استانداردها و اصول طراحی آن‌ها می‌پردازیم. البته اگر تمایل دارید قبل از خواندن این مقاله راجب رشته مهندسی شیمی بیشتر بدانید می‌توانید مقاله رشته مهندسی شیمی چیست؟ را نیز مطالعه فرمایید.

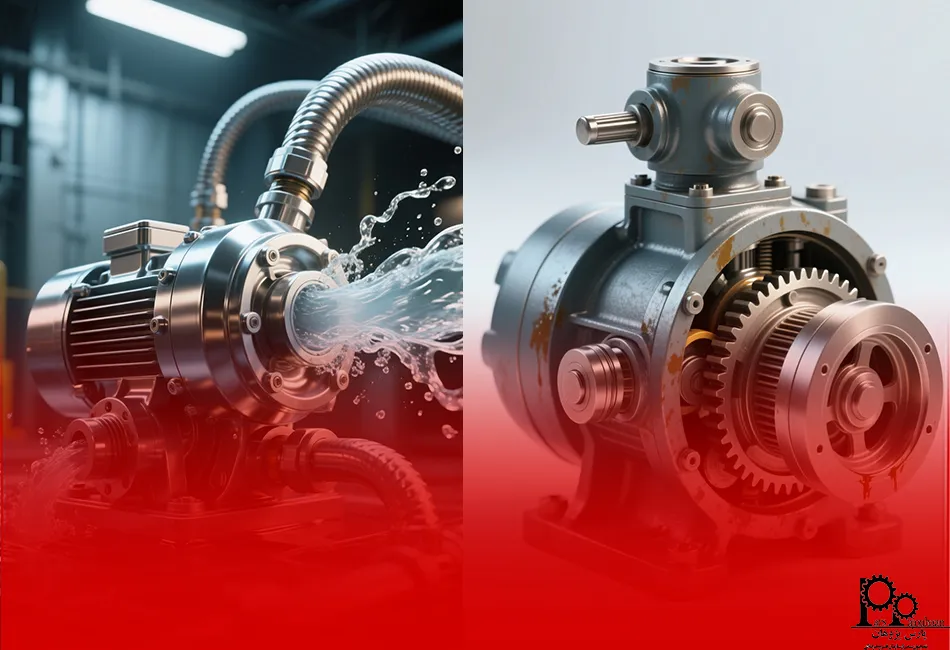

معرفی پمپ‌ها

در ساده‌ترین تعریف، پمپ وسیله‌ای مکانیکی است که برای جابجایی و انتقال سیالات (عمدتاً مایعات) به کار می‌رود. پمپ این کار را از طریق دریافت انرژی از یک منبع خارجی (معمولاً یک الکتروموتور) و انتقال آن به سیال انجام می‌دهد. این انتقال انرژی باعث افزایش فشار و انرژی جنبشی سیال شده و در نتیجه، انرژی سیال در خروجی پمپ بیشتر از ورودی آن است. پمپ‌ها جزئی از خانواده‌ی بزرگ‌تری به نام توربوماشین‌ها می باشند؛ تجهیزاتی که وظیفه‌ی تبادل انرژی بین یک بخش دوار (روتور) و یک سیال را بر عهده دارند.

تقسیم‌بندی پمپ‌ها

پمپ‌ها را می‌توان بر اساس معیارهای مختلفی دسته‌بندی کرد، اما رایج‌ترین تقسیم‌بندی بر اساس نحوه‌ی انتقال انرژی به سیال است. بر این اساس، پمپ‌ها به دو دسته‌ی اصلی دینامیکی و جابجایی مثبت تقسیم می‌شوند.

منحنی‌های مشخصه پمپ

شرکت‌های سازنده برای نمایش عملکرد پمپ‌های خود، مجموعه‌ای از آزمایش‌های استاندارد (معمولاً با آب) را انجام داده و نتایج را به صورت نمودارهایی ارائه می‌دهند که به منحنی‌های مشخصه پمپ (Pump Performance Curves) معروف می باشند. این منحنی‌ها که معمولاً به همراه پمپ به خریدار تحویل داده می‌شوند، ابزار اصلی مهندسان برای انتخاب و تحلیل عملکرد پمپ می باشند و اطلاعات کلیدی زیر را نمایش می‌دهند:

• هد (Head) در مقابل دبی (Flow Rate): مهم‌ترین منحنی که نشان می‌دهد پمپ در هر دبی، چه میزان فشار (ارتفاع) می‌تواند ایجاد کند.
• راندمان (Efficiency): نشان‌دهنده‌ی بازده پمپ در نقاط کاری مختلف است. انتخاب پمپ در نزدیکی نقطه بهینه راندمان (BEP) اهمیت زیادی در کاهش مصرف انرژی دارد.
• توان مصرفی (Power): میزان توان مورد نیاز پمپ برای کار در دبی‌های مختلف را نشان می‌دهد.
• ارتفاع مکش مثبت خالص مورد نیاز (NPSHr): حداقل فشار مورد نیاز در ورودی پمپ برای جلوگیری از پدیده‌ی مخرب کاویتاسیون را مشخص می‌کند.

استاندارد API 610

استاندارد API 610 که توسط موسسه نفت آمریکا (American Petroleum Institute) تدوین شده، مهم‌ترین و معتبرترین استاندارد برای پمپ‌های سانتریفیوژ مورد استفاده در صنایع سنگین مانند پالایشگاه‌ها، پتروشیمی‌ها و واحدهای فرآیندی نفت و گاز است. این استاندارد الزامات بسیار سخت‌گیرانه‌ای را برای طراحی، مواد، ساخت و تست پمپ‌ها تعیین می‌کند تا از عملکرد ایمن و قابل اعتماد آن‌ها در شرایط سخت عملیاتی اطمینان حاصل شود.

این استاندارد، پمپ‌های گریز از مرکز را بر اساس نحوه‌ی قرارگیری یاتاقان‌ها نسبت به پروانه، به سه دسته‌ی اصلی تقسیم می‌کند:

• پمپ‌های یک سر آویز (Overhung - OH): پروانه به صورت کنسول روی محور نصب شده و یاتاقان‌ها در یک سمت آن قرار دارند.
• پمپ‌های بین یاتاقانی (Between Bearing - BB): پروانه بین دو مجموعه یاتاقان در دو طرف محور قرار گرفته است.
• پمپ‌های عمودی آویخته (Vertically Suspended - VS): مجموعه‌ی هیدرولیکی پمپ به صورت عمودی در داخل سیال آویزان است و موتور در بالای آن قرار دارد.

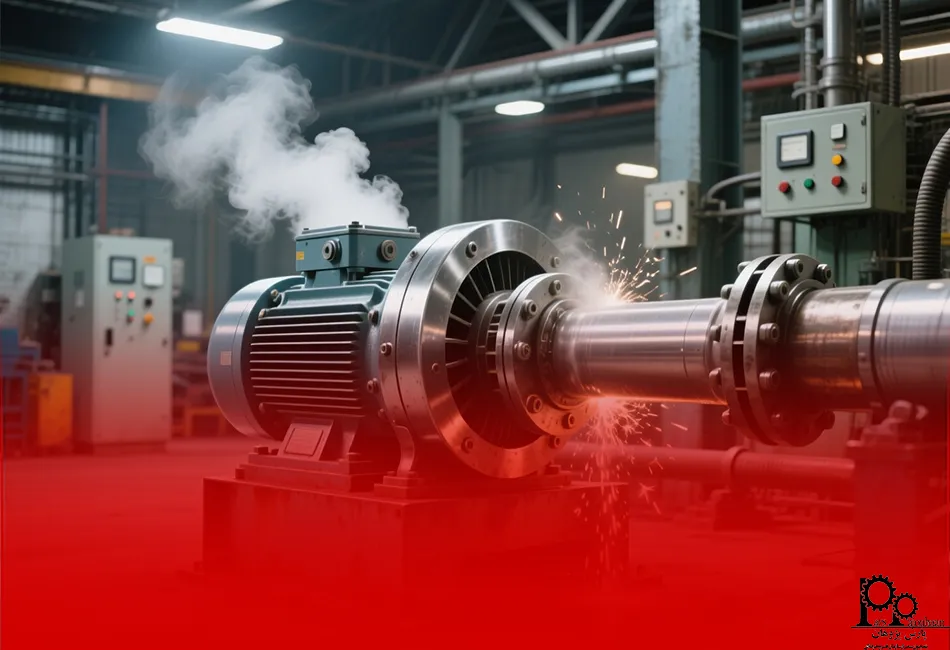

راهنمای انتخاب پمپ گریز از مرکز

انتخاب صحیح و بهینه‌ی یک پمپ، نقشی کلیدی در افزایش بهره‌وری انرژی، کاهش هزینه‌های نگهداری و افزایش عمر مفید تجهیزات دارد. فرآیند انتخاب پمپ از شناخت نیازهای فرآیندی آغاز شده و تا تعیین مشخصات کامل هیدرولیکی و مکانیکی ادامه می‌یابد. مهم‌ترین مؤلفه‌هایی که در انتخاب یک پمپ باید در نظر گرفته شوند عبارتند از:

اطلاعات طراحی هیدرولیکی:

• دبی مورد نیاز (Q)
• هد یا فشار مورد نیاز (H)
• ارتفاع مکش مثبت خالص در دسترس سیستم (NPSHa)
• سرعت دورانی محور (n)

خواص سیال پمپ‌شونده:

• چگالی و ویسکوزیته
• دما و فشار بخار
• میزان خورندگی و وجود ذرات جامد

شرایط کاربرد و نصب:

• نوع کاربرد (انتقال، سیرکولاسیون و...)
• محل نصب (فضای باز، بسته، شرایط محیطی)

استانداردهای الزامی:

• رعایت قوانین و استانداردهای مربوط به صنعت مورد نظر (مانند API 610 در صنایع نفت و گاز).

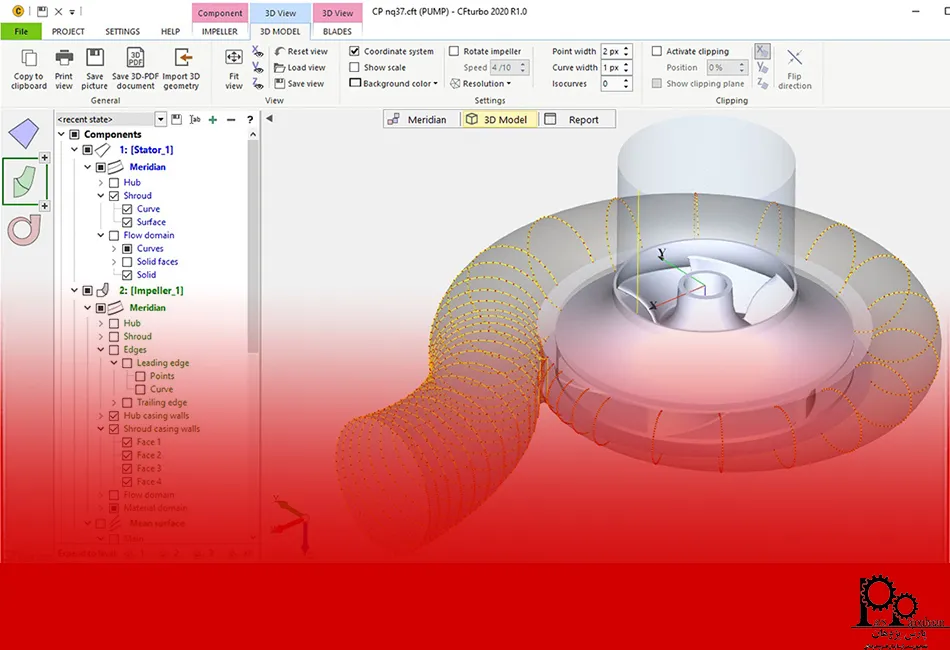

طراحی پمپ به کمک نرم‌افزار

همانند سایر حوزه‌های مهندسی، طراحی توربوماشین‌ها نیز با بهره‌گیری از ابزارهای رایانه‌ای دچار تحول بزرگی شده است. نرم‌افزارهای تخصصی به مهندسان اجازه می‌دهند تا طراحی هیدرولیکی و مکانیکی پمپ‌ها را با دقت و سرعت بالایی انجام دهند، عملکرد آن‌ها را شبیه‌سازی کرده و طرح‌های موجود را بهینه کنند. یکی از نرم‌افزارهای قدرتمند و رایج در این زمینه که در ایران نیز مورد استفاده قرار می‌گیرد، نرم‌افزار CFturbo است. این نرم‌افزار برای طراحی انواع ماشین‌های جریان شعاعی، مخلوط و محوری (شامل پمپ‌ها، فن‌ها و کمپرسورها) به کار می‌رود و قابلیت تولید هندسه‌ی سه‌بعدی، پیش‌بینی منحنی‌های مشخصه و اصلاح طرح‌های موجود را به سادگی فراهم می‌کند. طراحی و بهینه‌سازی توربوماشین‌ها، به‌ویژه پمپ‌ها، یکی از حوزه‌های تخصصی و کلیدی در مهندسی مکانیک و سیالات است. فرآیند طراحی هیدرولیکی این تجهیزات به روش‌های سنتی، نیازمند محاسبات پیچیده و تکرارهای فراوان است، اما امروزه نرم‌افزارهای تخصصی این فرآیند را به شکل چشمگیری ساده‌تر و دقیق‌تر کرده‌اند.

دوره آموزش طراحی پمپ با سی اف توربو (CFTurbo) به مهندسان این فرصت را می‌دهد که با یکی از قدرتمندترین ابزارها در این زمینه آشنا شوند و طراحی پروانه و محفظه پمپ را از مراحل اولیه تا ایجاد مدل سه‌بعدی به صورت اصولی فرا بگیرند. این دوره، که بخشی از دوره‌های گروه آموزشی پارس پژوهان است، با تمرکز بر دانش کاربردی، پلی میان مفاهیم تئوریک سیالات و نیازهای عملی صنعت ایجاد می‌کند. کسب این مهارت تخصصی، توانمندی مهندسان را در طراحی تجهیزات دوار به سطح جدیدی ارتقا داده و آن‌ها را به عنوان متخصصی آماده برای ورود به پروژه‌های صنعتی پیشرفته معرفی می‌نماید.

جمع‌بندی

پمپ‌ها، به عنوان اجزای ضروری و پرمصرف در دنیای صنعت، نقشی بیش از یک وسیله‌ی ساده برای جابجایی سیال دارند. انتخاب هوشمندانه، طراحی دقیق و بهره‌برداری صحیح از آن‌ها می‌تواند تفاوت چشمگیری در راندمان انرژی، هزینه‌های عملیاتی و قابلیت اطمینان یک واحد صنعتی ایجاد کند. درک عمیق از انواع مختلف پمپ‌ها، توانایی تفسیر منحنی‌های مشخصه، آشنایی با استانداردهای کلیدی مانند API 610 و تسلط بر ابزارهای نرم‌افزاری مدرن، مجموعه‌ای از مهارت‌های حیاتی برای مهندسان مکانیک و شیمی است که به آن‌ها اجازه می‌دهد تا قلب فرآیندهای صنعتی را با قدرت و کارایی به تپش درآورند.

علی بهرام: کارشناسی ارشد مهندسی فرآیند.
