طراحی مخازن تحت فشار براساس ازمه ASME چیست؟ چه کاربردی دارد؟

مخازن تحت فشار، اجزای بنیادین زیرساخت‌های صنعتی مدرن به شمار می‌روند و نقشی حیاتی در بخش‌های کلیدی مانند در صنعت نفت و گاز، پتروشیمی و تولید انرژی ایفا می‌کنند. این تجهیزات صرفاً محفظه‌هایی برای نگهداری سیالات نیستند؛ بلکه سیستم‌هایی مهندسی‌شده و پیچیده محسوب می‌شوند که برای عملکرد ایمن در شرایط فشار و دمای بسیار بالا طراحی می‌گردند. قبل از خواندن این مقاله می‌توانید مقاله مهندسی نفت چیست؟ (گرایش ها، بازار کار و درآمد) را مطالعه فرمایید و با این حوزه بیشتر آشنا شوید. با توجه به انرژی عظیم ذخیره‌شده در این مخازن، هرگونه نقص در طراحی یا ساخت می‌تواند منجر به حوادث فاجعه‌باری همچون انفجار، آتش‌سوزی یا نشت مواد خطرناک شود. از این رو، طراحی آن‌ها نه فقط یک چالش فنی، بلکه یک مسئولیت بزرگ در زمینه ایمنی عمومی و صنعتی تلقی می‌گردد. در این میان، کدها و استانداردهای مهندسی، به ویژه کد مخازن تحت فشار و بویلر انجمن مهندسان مکانیک آمریکا (ASME)، به عنوان یک چارچوب جهانی برای تضمین ایمنی، قابلیت اطمینان و یکپارچگی این تجهیزات حیاتی عمل می‌کنند.

استاندارد ASME Section VIII چیست؟

کد مخازن تحت فشار و بویلر ASME -BPVC ریشه در تاریخچه‌ای دارد که با حوادث تلخ صنعتی گره خورده است. در اواخر قرن نوزدهم و اوایل قرن بیستم، انفجارهای مکرر بویلرهای بخار، مانند فاجعه کارخانه کفش گروور در سال 1905 که منجر به کشته شدن ده‌ها نفر شد، نیاز فوری به یک استاندارد جامع برای ساخت ایمن تجهیزات تحت فشار را آشکار ساخت. در پاسخ به این نیاز، انجمن مهندسان مکانیک آمریکا در سال 1915 اولین نسخه از کد خود را منتشر کرد. این کد، که در ابتدا یک مجموعه قوانین ساده بود، در طول زمان به یک سند فنی جامع و پویا تکامل یافته و به عنوان یک "سند زنده" همگام با پیشرفت‌های فناوری، مواد جدید و روش‌های تحلیلی نوین، به‌روزرسانی می‌شود.

بخش هشتم (Section VIII) این کد به طور خاص به "قوانین ساخت مخازن تحت فشار" اختصاص دارد و خود به سه بخش اصلی (Division) تقسیم می‌شود:

• Division 1 -Div. 1: این بخش رویکرد "طراحی بر اساس قانون" (Design-by-Rule) را دنبال می‌کند. فرمول‌ها و قوانین آن بر پایه تجربیات صنعتی و تحلیل شکست‌های گذشته شکل گرفته‌اند و به همین دلیل، طراحی‌ها عموماً محافظه‌کارانه‌تر صورت می‌پذیرد. در این بخش، ضریب اطمینان بالاتری، معمولاً 3.5 بر اساس استحکام کششی نهایی (UTS)، به کار گرفته می‌شود.
• Division 2 -Div. 2: این بخش رویکرد "طراحی بر اساس تحلیل" (Design-by-Analysis) را ارائه می‌دهد. به جای تکیه بر قوانین تجربی، این بخش نیازمند تحلیل دقیق تنش (مانند تحلیل بر اساس معیار فون میزس) در تمام اجزای مخزن است. این رویکرد پیچیده‌تر، امکان استفاده از ضرایب اطمینان پایین‌تر (مثلاً 2.5 بر اساس UTS) را فراهم می‌کند که اغلب منجر به ساخت مخازنی با ضخامت کمتر، وزن سبک‌تر و هزینه اقتصادی‌تر می‌شود. انتخاب بین Div. 1 و Div. 2 یک تصمیم استراتژیک مهندسی و اقتصادی به شمار می‌رود که توازنی میان هزینه‌های طراحی اولیه و هزینه‌های مواد و ساخت ایجاد می‌کند.
• Division 3 -Div. 3: این بخش برای طراحی مخازن با فشار بسیار بالا (بیش از 10,000 psi) کاربرد دارد.

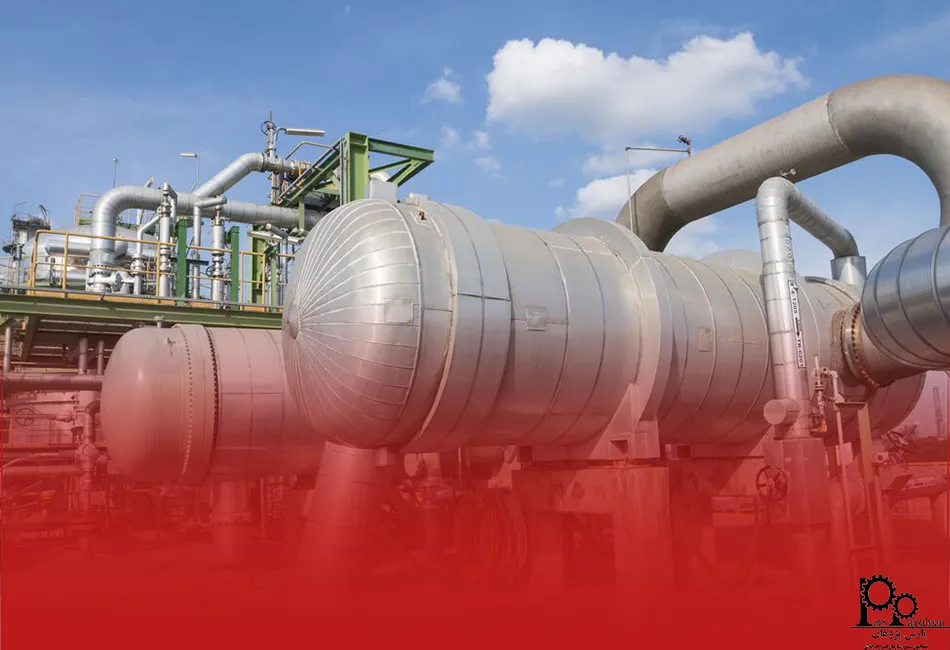

چرا مخازن تحت فشار به استاندارد نیاز دارند؟

استانداردسازی در طراحی تجهیزات پرخطر مانند مخازن تحت فشار، یک ضرورت مطلق و چندوجهی محسوب می‌شود. دلایل اصلی این نیاز عبارتند از:

• ایمنی عمومی و حفاظت از کارکنان: اولین و مهم‌ترین دلیل، جلوگیری از شکست‌های فاجعه‌بار و حفاظت از جان انسان‌ها و محیط زیست است.
• قابلیت اطمینان و یکپارچگی مکانیکی: استانداردها تضمین می‌کنند که یک مخزن برای تحمل شرایط عملیاتی تعریف‌شده در طول عمر مفید خود، طراحی، ساخته و بازرسی می‌شود.
• ایجاد یک زبان مشترک جهانی: کد ASME یک مجموعه قوانین، مشخصات مواد و رویه‌های فنی قابل فهم برای طراحان، سازندگان، بازرسان و نهادهای نظارتی در سراسر جهان فراهم می‌کند. این زبان مشترک، تضمین‌کننده کیفیت و سازگاری، فارغ از محل ساخت یا نصب مخزن، خواهد بود.
• انطباق با الزامات قانونی: در بسیاری از کشورها و مناطق، از جمله اکثر ایالت‌های آمریکا و کانادا، پیروی از کد ASME یک الزام قانونی برای بهره‌برداری از مخازن تحت فشار به شمار می‌رود.
• کنترل کیفیت در ساخت: با استانداردسازی مشخصات مواد (در ASME Section II) و رویه‌های جوشکاری (در ASME Section IX)، کیفیت اجزا و فرآیندهای ساخت به شکل قابل پیش‌بینی و قابل تاییدی درمی‌آید. در واقع، استاندارد، طراحی مخازن را از یک فرآیند مبتنی بر تجربه فردی به یک علم مهندسی قابل تکرار، قابل بازرسی و قابل اجرا تبدیل می‌کند.

اجزای اصلی یک مخزن تحت فشار کدامند؟

یک مخزن تحت فشار سیستمی یکپارچه به شمار می‌رود که در آن، هندسه هر جزء پاسخی مستقیم به قوانین فیزیک حاکم بر توزیع تنش است. اجزای اصلی آن شامل موارد زیر می‌شوند:

• پوسته (Shell): بدنه اصلی مخزن که معمولاً به شکل استوانه‌ای یا کروی ساخته می‌شود و فشار داخلی را مهار می‌کند. ضخامت پوسته یک پارامتر طراحی حیاتی است که برای مقاومت در برابر تنش‌های محیطی و طولی محاسبه می‌گردد.
• عدسی‌ها (Heads): درپوش‌های انتهایی مخزن که نقش کلیدی در توزیع یکنواخت تنش دارند. استفاده از عدسی‌های تخت به دلیل ایجاد تمرکز تنش شدید در گوشه‌ها، محدودیت دارد. در مقابل، عدسی‌های منحنی با ایجاد یک انتقال نرم، تنش را به طور یکنواخت به پوسته منتقل می‌کنند. انواع رایج آن عبارتند از:
• نیم‌کره (Hemispherical): قوی‌ترین شکل هندسی برای تحمل فشار بالا، اما ساخت آن پرهزینه‌تر است.
• بیضوی (Elliptical): با نسبت استاندارد 2:1، تعادل بسیار خوبی بین استحکام و هزینه ساخت برقرار می‌کند و کاربرد گسترده‌ای در فشارهای متوسط تا بالا دارد.
• بشقابی (Torispherical): ساخت آن ساده‌تر و ارزان‌تر از نوع بیضوی است و معمولاً برای کاربردهای با فشار متوسط مورد استفاده قرار می‌گیرد.
• نازل‌ها (Nozzles): اتصالات استوانه‌ای شکلی که برای ورود و خروج سیال، نصب تجهیزات ابزار دقیق (مانند فشارسنج و سطح‌سنج) یا ایجاد دریچه‌های دسترسی (Manway) بر روی پوسته یا عدسی‌ها نصب می‌شوند. ناحیه اطراف نازل‌ها به دلیل تغییر هندسه، مستعد تمرکز تنش است و اغلب به تقویت‌کننده‌هایی مانند پد تقویتی (Reinforcement Pad) نیاز دارد.
• تکیه‌گاه‌ها (Supports): سازه‌هایی که وزن مخزن و محتویات آن را تحمل کرده و آن را در برابر بارهای خارجی مانند باد و زلزله مهار می‌کنند. نوع تکیه‌گاه به ابعاد و جهت‌گیری مخزن بستگی دارد:
• پایه‌ها (Leg Supports): برای مخازن عمودی کوچک استفاده می‌شوند.
• دامنه‌ (Skirt Support): یک پوسته استوانه‌ای که به عدسی پایینی برج‌های بلند عمودی (مانند برج‌های تقطیر) جوش داده می‌شود تا پایداری لازم را فراهم کند.
• زین‌ها (Saddle Supports): برای مخازن بزرگ افقی (مانند درام‌ها) به کار می‌روند تا بار را در سطح وسیع‌تری توزیع کنند.

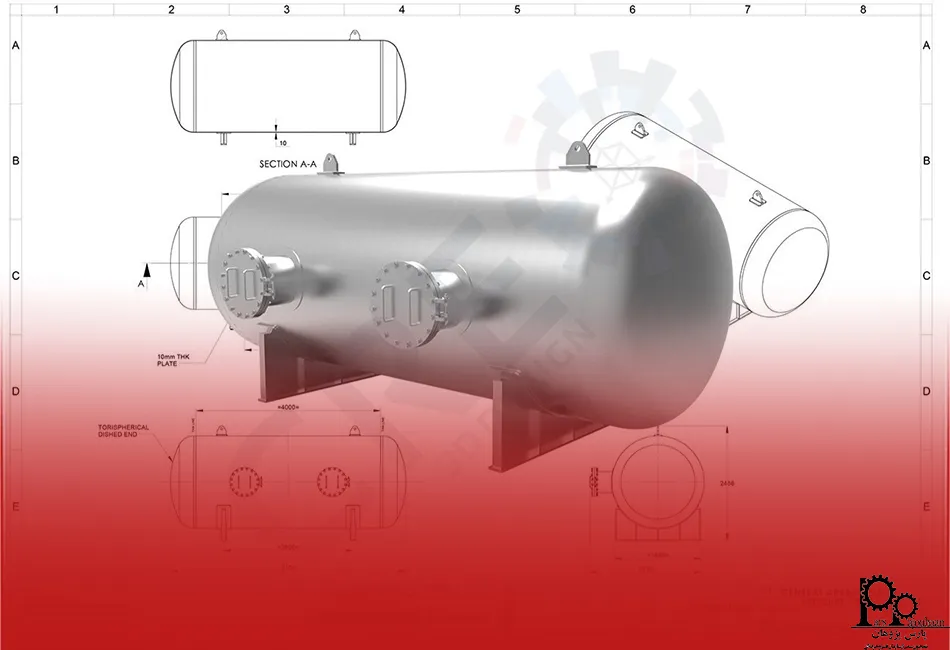

محاسبات طراحی کلیدی بر اساس ASME Div. 1

رویکرد "طراحی بر اساس قانون" در ASME Section VIII, Div. 1 بر یک اصل اساسی استوار است: اطمینان از اینکه تنش‌های ایجاد شده در دیواره مخزن در اثر فشار، همواره کمتر از حداکثر تنش مجاز ماده در دمای طراحی باقی بماند. پارامترهای کلیدی در این محاسبات عبارتند از: فشار طراحی (P)، دمای طراحی (T)، تنش مجاز ماده (S) که از جداول ASME Section II, Part D استخراج می‌شود، و راندمان اتصال جوش (E) که کیفیت جوشکاری و بازرسی‌های غیرمخرب را منعکس می‌کند.

جدول زیر، فرمول‌های اصلی برای محاسبه حداقل ضخامت مورد نیاز برای اجزای رایج مخازن تحت فشار داخلی را نمایش می‌دهد. این فرمول‌ها، که از بخش UG-27 کد استخراج شده‌اند، نمونه‌ای از ترکیب هوشمندانه تئوری مهندسی و تجربیات عملی می باشند؛ ثوابت عددی (مانند 0.6 و 0.2) اصلاحات تجربی برای افزایش ایمنی و کاربردپذیری فرمول‌های تئوریک در دنیای واقعی به شمار می‌روند.

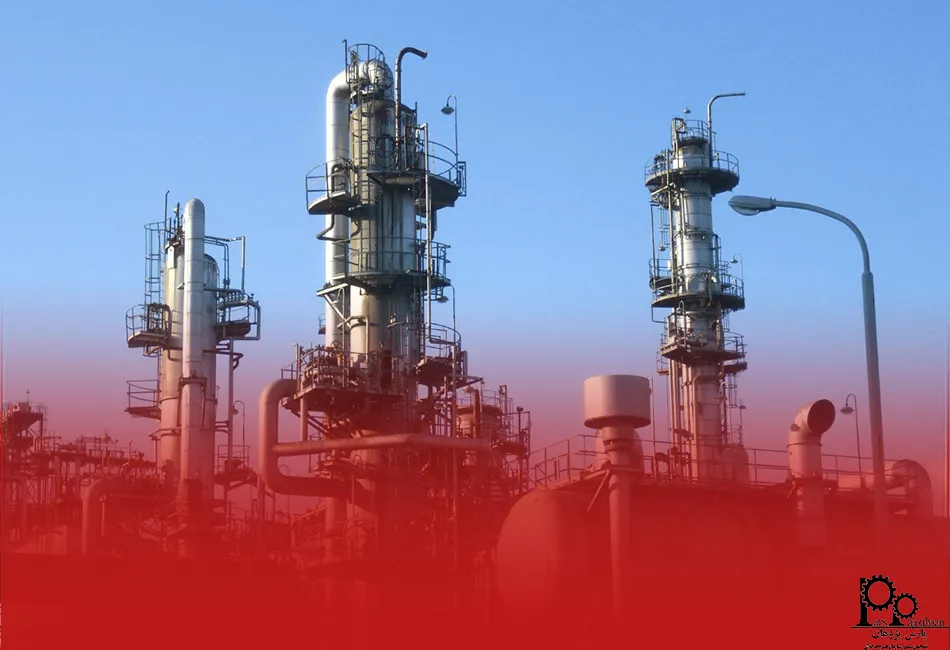

کاربرد طراحی مخازن تحت فشار چیست؟

در صنعت نفت و گاز، مخازن تحت فشار تنها تجهیزاتی برای نگهداری مواد نیستند، بلکه واحدهای فرآیندی فعالی به شمار می‌روند که قلب عملیات جداسازی، واکنش و خالص‌سازی را تشکیل می‌دهند. هر یک از این تجهیزات برای انجام یک فرآیند مهندسی شیمی خاص طراحی شده و شکست آن‌ها به معنای توقف یک بخش حیاتی از زنجیره تولید است. مهم‌ترین کاربردهای آن‌ها عبارتند از:

1. جداکننده‌ها (Separators): این مخازن در سر چاه‌ها و واحدهای فرآیندی برای جداسازی فازهای نفت خام، گاز طبیعی و آب از جریان تولیدی به کار می‌روند. جداکننده‌های دوفازی گاز را از مایع و جداکننده‌های سه‌فازی نفت، آب و گاز را از یکدیگر تفکیک می‌کنند.
2. راکتورهای فرآیندی (Process Reactors): مخازنی که در آن‌ها واکنش‌های شیمیایی در دما و فشار بالا انجام می‌شود. راکتورهای هیدروکراکینگ یا ریفرمینگ کاتالیستی نمونه‌هایی از این تجهیزات می باشند که هیدروکربن‌های سنگین را به محصولات باارزش‌تری مانند بنزین و گازوئیل تبدیل می‌کنند.
3. مخازن ذخیره (Storage Vessels): برای ذخیره‌سازی ایمن سیالات فرار و پرفشار مانند گاز مایع (LPG) استفاده می‌شوند. مخازن کروی به دلیل بهره‌وری ساختاری بالا، گزینه‌ای ایده‌آل برای این منظور به شمار می‌روند.
4. مبدل‌های حرارتی (Heat Exchangers): مبدل‌های پوسته‌ولوله (Shell-and-Tube) نوع رایجی از مخازن تحت فشار می باشند که در سراسر پالایشگاه برای گرمایش و سرمایش جریان‌های فرآیندی و بهینه‌سازی مصرف انرژی به کار گرفته می‌شوند.
5. برج‌های تقطیر (Distillation Columns): برج‌های عمودی بلندی که برای جداسازی اجزای نفت خام بر اساس تفاوت در نقطه جوش آن‌ها استفاده می‌شوند و نماد اصلی یک پالایشگاه به شمار می‌آیند.
6. درام‌های حذفی فلر (Flare Knockout Drums): تجهیزات ایمنی حیاتی که قطرات مایع را از جریان گاز جدا می‌کنند تا از ورود مایعات به سیستم فلر و بروز خطرات احتمالی جلوگیری شود.

نرم‌افزارهای رایج برای طراحی مخازن تحت فشار

اگرچه درک محاسبات دستی برای فهم عمیق اصول طراحی ضروری است، مهندسی مدرن به شدت به نرم‌افزارهای تخصصی برای افزایش دقت، سرعت و بهینه‌سازی طراحی‌ها متکی است. از جمله نرم‌افزارهای پیشرو در این صنعت می‌توان به PV Elite (محصول Hexagon) و COMPRESS (محصول Codeware) اشاره کرد که ابزارهای جامعی برای تحلیل و طراحی بر اساس کدهای مختلف بین‌المللی فراهم می‌کنند. همچنین، نرم‌افزار AutoCAD همچنان به عنوان استاندارد صنعتی برای تهیه نقشه‌های دقیق ساخت و اجرایی (Shop Drawings) شناخته می‌شود.

برای تسلط بر این دانش حیاتی و کسب مهارت‌های عملی که شما را در بازار کار متمایز کند، دوره‌های گروه آموزشی پارس پژوهان یک مسیر تخصصی و کارآمد فراهم می‌کند. با شرکت در دوره آموزش طراحی مخازن تحت فشار طبق ASME SEC.VIII Division.2 و تحلیل در آباکوس ABAQUS، شما نه تنها با پیچیدگی‌های تحلیلی استاندارد آشنا می‌شوید، بلکه توانایی ارزیابی تنش‌های پیچیده را نیز کسب می‌کنید. علاوه بر این، دوره آموزش نقشه کشی ساخت مخازن تحت فشار با اتوکد دانش طراحی شما را با مهارت‌های لازم برای تهیه نقشه‌های اجرایی دقیق تکمیل می‌کند.

جمع‌بندی

طراحی مخازن تحت فشار، رشته‌ای از مهندسی است که در آن ایمنی، حرف اول و آخر را می‌زند. کد ASME با ارائه یک چارچوب جامع و اثبات‌شده، از انتخاب مواد گرفته تا محاسبات، ساخت و بازرسی، ابزاری قدرتمند برای مدیریت ریسک‌های ذاتی این تجهیزات فراهم می‌کند. این استاندارد به عنوان یک "زبان مشترک ایمنی" عمل می‌کند و به مهندسان، سازندگان و نهادهای نظارتی در سراسر جهان اجازه می‌دهد تا با اطمینان خاطر با یکدیگر همکاری کنند و سطح یکسانی از کیفیت و ایمنی را تضمین نمایند. تسلط بر این زبان، یک گام اساسی برای هر مهندسی است که آرزوی فعالیت در صنایعی را دارد که در آن‌ها، قابلیت اطمینان یک هدف نیست، بلکه یک ضرورت انکارناپذیر است.

نویسنده: علی بهرام همدانی، کارشناس ارشد فرآیند
