ای تپ ETAP چیست؟ چه کاربردی دارد؟

این مقاله، مسیر راه تسلط بر ابزاری را ارائه می‌دهد که برای طراحی و بهره‌برداری ایمن از شبکه‌های برق مدرن ضروری است. مهندسان برق گرایش قدرت در صنایع حیاتی، به نرم افزار ETAP به چشم یک استاندارد صنعتی نگاه می‌کنند.

با مطالعه این مقاله، خواهید دانست که چگونه تسلط بر آموزش ETAP، مسیر شما را برای تبدیل شدن به یک مهندس قدرت مورد تقاضا در صنایع بزرگ نفت، گاز و انرژی تضمین می‌کند. در نهایت، با آگاهی کامل از قابلیت‌ها و بازار کار، قدم در مسیر حرفه‌ای می‌گذارید.

در این مقاله، نرم‌افزار ETAP چیست، ماژول‌های کلیدی تحلیل آن (مانند پخش بار و آنالیز اتصال کوتاه) و مسیر شغلی که این مهارت برای شما می‌گشاید، به صورت جامع بررسی می‌شود. ابزاری قدرتمند برای شبیه‌سازی سیستم‌های قدرت که باید آن را بشناسید. بازار کار مهندسی برق سخت گیر است. ابزار تخصصی، رمز موفقیت شما محسوب می‌شود. ETAP همان ابزاری است که باید بشناسید.

خلاصه محتوای این مقاله را می‌توانید از طریق فایل صوتی زیر بشنوید:

ویدئو معرفی ای تپ ETAP چیست؟ چه کاربردی دارد؟

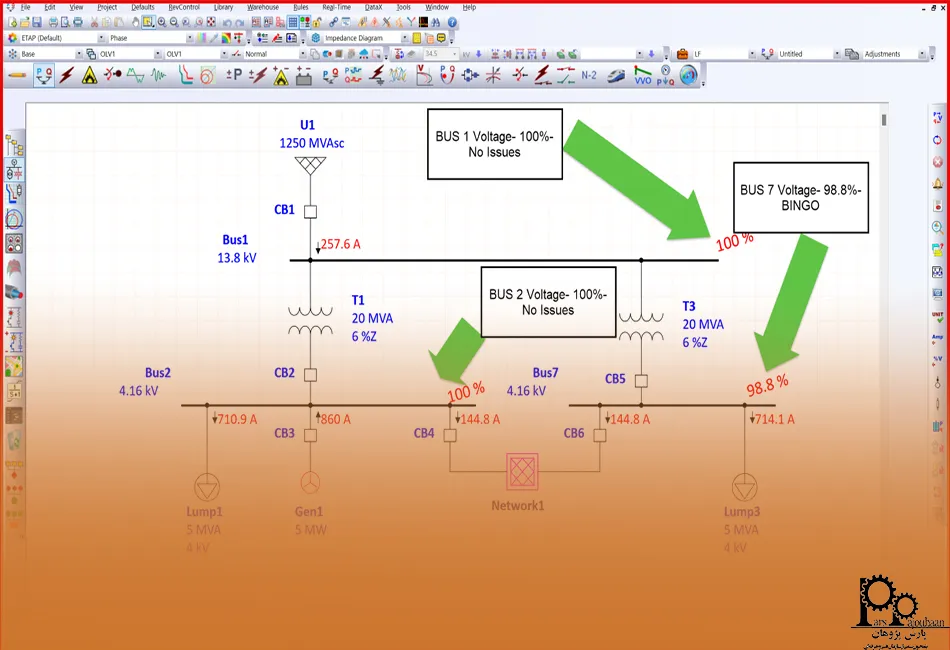

معرفی نرم‌افزار ETAP

نرم‌افزار ETAP چیست؟ این نام مخفف عبارت Electrical Transient Analyzer Program است. این برنامه یک پلتفرم مهندسی تحلیلی جامع به شمار می‌آید. وظیفه اصلی آن، رفع نیازهای پیچیده سیستم‌های قدرت مدرن است.

ETAP در شبیه‌سازی، طراحی، پیش‌بینی رفتار و عملیات بلادرنگ سیستم‌های قدرت الکتریکی تخصص دارد. دامنه کاربرد آن کل چرخه حیات یک دارایی الکتریکی را پوشش می‌دهد. این ابزار از مراحل ابتدایی طراحی و مهندسی تا مراحل پیشرفته عملیات و نگهداری، راه‌حل‌های نرم‌افزاری پیشرو را ارائه می‌دهد.

این رویکرد یکپارچه، تضمین می‌کند که عملکرد ایمن و قابل اعتماد شبکه‌های الکتریکی و سیستم‌های قدرت صنعتی به طور کامل محقق شود. این ابزار یک پلتفرم جامع و پرطرفدار در سطح جهانی محسوب می‌شود.

تاریخچه و ویژگی‌های منحصر به فرد ETAP

تاریخچه نرم‌افزار ETAP: از یک ایده تا رهبری جهانی در سیستم‌های قدرت

نرم‌افزار ETAP، که مخفف عبارت (Electrical Transient Analyzer Program) به معنای «برنامه تحلیلگر حالت گذرای الکتریکی» است، به عنوان یک شرکت مهندسی تحلیلی با طیف کامل خدمات شناخته می‌شود. داستان این نرم‌افزار از یک نیاز در صنعت مهندسی برق آغاز شد و به یکی از جامع‌ترین پلتفرم‌های حال حاضر در جهان تبدیل گشت.

تکامل و نوآوری‌های کلیدی

دهه ۱۹۹۰ نقطه عطفی در تاریخ ETAP بود؛ با انتقال از محیط DOS به ویندوز، این نرم‌افزار توانست از قابلیت‌های گرافیکی پیشرفته بهره‌مند شود و رابط کاربری خود را به شکل چشمگیری بهبود بخشد. این انتقال، زمینه‌ساز نوآوری‌های بعدی شد و ETAP را از یک ابزار تحلیل آفلاین به یک راه‌حل جامع برای مدل‌سازی، طراحی، تحلیل، پایش و کنترل سیستم‌های قدرت در زمان واقعی تبدیل کرد.

ساختار نرم‌افزار ETAP کاملاً ماژولار است. هسته اصلی برنامه که شامل تحلیل پخش بار و اتصال کوتاه است، با ماژول‌های اضافی تکمیل می‌شود. در طول سالیان، ماژول‌های تخصصی فراوانی بر اساس نیازهای روز صنعت به آن افزوده شده‌اند که از جمله مهم‌ترین آن‌ها می‌توان به هماهنگی دستگاه‌های حفاظتی، تحلیل قوس الکتریکی (Arc Flash)، پایداری گذرا، و راه‌اندازی موتور اشاره کرد. برای مثال، نسخه ۱۲ که در سال ۲۰۱۳ منتشر شد، قابلیت‌های جدیدی مانند اتصال خودکار (Auto-Connect) و تحلیل بین‌هارمونیک‌ها را معرفی کرد و ماژول تحلیل قوس الکتریکی را بهبود بخشید. نسخه ۱۶ در سال ۲۰۱۶ نیز با ارائه معماری ۶۴ بیتی، جهش بزرگی در عملکرد و توانایی پردازش مدل‌های بزرگ ایجاد کرد.

پیشگام در مفهوم دوقلوی دیجیتال

یکی از پیشرفته‌ترین ویژگی‌های استراتژیک ETAP، ارائه یک پلتفرم «دوقلوی دیجیتال الکتریکی یکپارچه» است. این مدل، نمایش مجازی دقیقی از سیستم قدرت فیزیکی موجود را فراهم می‌آورد که این نمایش مجازی با داده‌های عملیاتی در زمان واقعی تغذیه می‌شود. این قابلیت به مهندسان و اپراتورها اجازه می‌دهد تا پیش از اعمال هرگونه تغییر در دنیای واقعی، سناریوهای مختلف را شبیه‌سازی کرده و پیامدهای آن را تحلیل کنند. این رویکرد، نقش کلیدی در افزایش ایمنی، قابلیت اطمینان و بهره‌وری سیستم‌های قدرت ایفا می‌کند.

ساختار و استانداردها

ETAP از ساختار مدل‌سازی مبتنی بر نمودار تک‌خطی (One-Line Diagram) استفاده می‌کند که این روش، هسته مرکزی رابط کاربری برنامه است. کاربران می‌توانند با استفاده از کتابخانه جامع و گسترده‌ای از تجهیزات الکتریکی که بر اساس استانداردهای بین‌المللی IEC و ANSI طبقه‌بندی شده‌اند، مدل شبکه قدرت خود را به سادگی ایجاد کنند.

دوران جدید: سرمایه‌گذاری اشنایدر الکتریک

در نوامبر سال ۲۰۲۰، شرکت اشنایدر الکتریک (Schneider Electric)، غول جهانی در زمینه مدیریت انرژی و اتوماسیون، بخش عمده سهام شرکت OTI را خریداری کرد. این سرمایه‌گذاری استراتژیک، جایگاه ETAP را به عنوان یک رهبر در حوزه نرم‌افزارهای طراحی و بهره‌برداری سیستم‌های قدرت بیش از پیش تثبیت کرد و مسیر را برای یکپارچه‌سازی عمیق‌تر با سایر فناوری‌های دیجیتال هموار ساخت.

امروزه، نرم‌افزار ETAP توسط ده‌ها هزار شرکت و موسسه در سراسر جهان در بخش‌های مختلفی از جمله تولید، انتقال و توزیع انرژی، صنایع، حمل‌ونقل و مراکز داده مورد استفاده قرار می‌گیرد و به عنوان یکی از ابزارهای استاندارد در صنعت مهندسی برق شناخته می‌شود.

کاربرد ای تپ در صنایع مختلف

ETAP طیف وسیعی از تحلیل‌های ضروری را برای اطمینان از ایمنی و کارایی سیستم‌های قدرت پوشش می‌دهد. این برنامه به مهندسان کمک می‌کند تا عملکرد شبکه را در شرایط عادی و خطا بررسی کنند.

کاربردهای اصلی نرم افزار ETAP به صورت زیر خلاصه می‌شود:

• مطالعات پخش بار (Load Flow): تعیین دقیق ولتاژهای باس، جریان شاخه‌ها و تلفات سیستم در حالت پایدار.
• آنالیز اتصال کوتاه (Short Circuit): ارزیابی جریان‌های خطا (فالت) در نقاط مختلف سیستم برای سایزینگ تجهیزات حفاظتی.
• هماهنگی دستگاه‌های حفاظتی (Protective Device Coordination): تنظیم بهینه رله‌ها، فیوزها و قطع‌کننده‌ها برای ایزوله کردن انتخابی خطا.
• تحلیل آرک فلش (Arc Flash Analysis): محاسبه انرژی حادثه (Incident Energy) و تعیین مرزهای ایمنی برای تجهیزات.
• تحلیل پایداری گذرا (Transient Stability): ارزیابی رفتار دینامیکی سیستم پس از اغتشاشات بزرگ، مانند از دست دادن تولید.
• مطالعات راه‌اندازی موتور (Motor Acceleration): بررسی تأثیر جریان هجومی موتورهای بزرگ بر پروفیل ولتاژ شبکه.
• تحلیل قابلیت اطمینان (Reliability): مدل‌سازی نرخ خرابی اجزا و ریسک‌های مالی ناشی از قطعی‌های سیستمی.
• طراحی زیرساخت فیزیکی: مانند تحلیل حرارتی کابل‌ها و طراحی سیستم زمین پست‌های فشار قوی.

چرا باید نرم‌افزار ای تپ را یاد بگیریم؟

فراگیری و تسلط بر آموزش ETAP به مهندس قدرت یک مزیت رقابتی حیاتی می‌بخشد. این مهارت توانایی شما را برای طراحی سیستم‌های قدرت کارآمد به طور قابل توجهی بالا می‌برد. همچنین، برای عیب‌یابی مؤثر مشکلات الکتریکی در سیستم‌های پیچیده ضروری است.

یادگیری ETAP به شما امکان می‌دهد تا ایمنی تاسیسات را افزایش دهید. این امر از طریق تحلیل دقیق قوس الکتریکی و اطمینان از تنظیم صحیح دستگاه‌های حفاظتی انجام می‌شود. این ابزار بهینه‌سازی مصرف انرژی و پیشگیری از خاموشی‌های ناگهانی را ممکن می‌سازد.

مهارت در ETAP شما را به یک مهندس برق مورد نیاز در پروژه‌های بزرگ صنعتی تبدیل می‌کند. این برنامه برای پشتیبانی از کل فرایند، از طراحی اولیه تا عملیات و نگهداری، طراحی شده است. از این رو، یک سرمایه‌گذاری حرفه‌ای برای تضمین آینده شغلی است.

سخت‌افزار مورد نیاز برای نصب ETAP

مدل‌سازی و تحلیل شبکه‌های قدرت بزرگ، نیازمند توان محاسباتی بالایی است. نرم افزار ETAP در نسخه‌های جدید (مانند نسخه ۲۰۲۴) برای کارایی بالا در شبکه‌های ۱۰,۰۰۰ باس و بالاتر به سخت‌افزارهای قدرتمند نیاز دارد.

الزامات سخت‌افزاری توصیه‌شده برای شبکه‌های بزرگ عبارت است از:

1. سیستم عامل: مایکروسافت ویندوز ۱۱ یا ۱۰ (نسخه‌های ۶۴ بیتی).
2. پردازنده CPU: Intel Core i7 یا پردازنده بهتر با سرعت ۳.۰ GHz یا بالاتر برای پروژه‌های بزرگ.
3. حافظه رم (RAM): حداقل ۳۲ GB رم برای شبکه‌های با ۱۰,۰۰۰ تا ۲۰,۰۰۰ باس توصیه می‌شود.
4. حافظه رم RAM: ۳۲ GB یا ۶۴ GB رم پرسرعت برای شبکه‌های با ۲۰,۰۰۰ باس و بیشتر ضروری است.
5. فضای ذخیره‌سازی: دیسک (SSD) با سرعت ۲۰۰ MB/s یا بالاتر برای پروژه‌های ۱۰,۰۰۰ باس و بیشتر توصیه می‌شود.
6. فضای ذخیره‌سازی پیشرفته: برای شبکه‌های ۲۰,۰۰۰ باس و بالاتر، استفاده از دیسک‌های NVMe m.2 با سرعت خواندن/نوشتن ۵ GB/s یا بیشتر قویاً پیشنهاد می‌شود.

پیش‌نیاز برای یادگیری ETAP

آموزش ETAP یک فرآیند مبتنی بر اطلاعات عمیق مهندسی برق است. این نرم‌افزار صرفاً یک ابزار محاسباتی محسوب می‌شود. در نتیجه، نتایج آن تنها به اندازه داده‌های ورودی و درک مهندس از مفاهیم تئوریک، معتبر خواهد بود.

پیش‌نیازهای کلیدی برای یادگیری موثر نرم افزار ETAP شامل موارد زیر است:

• دانش پایه مهندسی برق: تسلط بر اصول اساسی الکتریکی، مدارهای جریان متناوب و جریان مستقیم.
• بررسی سیستم‌های قدرت: درک کامل مفاهیم "بررسی سیستم‌های قدرت ۱ و ۲" ضروری است.
• تحلیل مدارهای الکتریکی: توانایی تحلیل مدارهای الکتریکی در حالت پایدار و گذرا لازم است.
• حفاظت و رله‌ها: درک نحوه عملکرد رله‌ها، فیوزها و قطع‌کننده‌ها برای مطالعات هماهنگی حفاظتی.
• استانداردهای صنعتی: آشنایی با استانداردهای کلیدی مانند ANSI/IEEE و IEC در حوزه سیستم‌های قدرت.

تسلط بر مبانی تئوریک، قدرت تحلیل مهندس را برای تفسیر نتایج شبیه‌سازی و بهینه‌سازی عملکرد سیستم افزایش می‌دهد.

بازار کار و فرصت‌های شغلی ETAP در صنایع مختلف

تقاضا برای مهندسانی که به ETAP مسلط می باشند، در سطح جهانی بالا است. این مهارت به طور خاص در بخش‌هایی که به سیستم‌های قدرت پیچیده و حیاتی وابسته می باشند، ارزشمند محسوب می‌شود.

صنایع کلیدی که به متخصص آموزش ETAP نیاز دارند، عبارتند از:

• تولید، انتقال و توزیع برق: شرکت‌های برق و تاسیسات نیروگاهی.
• صنایع نفت، گاز و پتروشیمی: طراحی و بهره‌برداری از سیستم‌های قدرت مجتمع‌های بزرگ صنعتی.
• اتوماسیون صنعتی و کارخانه‌های تولیدی: تحلیل و بهینه‌سازی شبکه‌های توزیع داخلی.
• زیرساخت‌های حیاتی: از جمله مراکز داده (Data Centers) که به دلیل نیاز به قابلیت اطمینان فوق‌العاده بالا، به تحلیل‌های ETAP وابسته می باشند.
• انرژی‌های تجدیدپذیر: مهندسی که بتواند ادغام منابع متغیر (مانند خورشیدی و بادی) را شبیه‌سازی و بهینه‌سازی کند، ارزش حرفه‌ای بالایی دارد.

عناوین شغلی رایج در این حوزه شامل "مهندس مطالعات شبکه"، "کارشناس حفاظت و رله" یا "مهندس مشاور برق صنعتی" است. گواهینامه‌های تخصصی ETAP یا مجوز مهندس حرفه‌ای (PE) نیز فرصت‌های شغلی را به شدت افزایش می‌دهد.

میزان استفاده از ای تپ در کشورهای مختلف

ETAP یک پلتفرم مهندسی است که جایگاه خود را به عنوان یک استاندارد جهانی تثبیت کرده است. این برنامه در سطح جهانی توسط هزاران سازمان برای تحلیل، طراحی و عملیات سیستم‌های قدرت استفاده می‌شود. این میزان استفاده، گستردگی پذیرش آن را نشان می‌دهد.

مهم‌ترین دلیل این پذیرش جهانی، پشتیبانی صریح آن از مجموعه‌های استاندارد غالب است. ETAP به طور هم‌زمان از استانداردهای زیر حمایت می‌کند:

• استانداردهای ANSI/IEEE: که به طور سنتی در آمریکای شمالی (ایالات متحده و کانادا) رایج است.
• استانداردهای IEC: شامل IEC 60909 و IEC 61363 که در اکثر نقاط جهان و به ویژه در اروپا و خاورمیانه مرجع قرار می‌گیرد.

این انطباق دوگانه، به شرکت‌های مشاور و پیمانکاران EPC اجازه می‌دهد تا بدون تغییر ابزار، تحلیل‌های مورد نیاز برای پروژه‌های بین‌المللی با الزامات جغرافیایی مختلف را انجام دهند. این قابلیت، یک مزیت رقابتی مهم و دلیلی برای تبدیل شدن به استاندارد جهانی است.

مقایسه ETAP با نرم‌افزارهای مشابه

ETAP در بازار نرم‌افزارهای تحلیل سیستم قدرت، با رقبای سرسختی مواجه است. با این حال، تفاوت‌های کلیدی در رابط کاربری، تمرکز و قدرت تحلیل وجود دارد.

این جدول مقایسه‌ای ساده، ETAP را با دو رقیب اصلی آن در جهان مقایسه می‌کند:

مهندسان اغلب بر این نکته تأکید می‌کنند که یکپارچگی مدل‌سازی ETAP بالاتر است. این یکپارچگی، تغییر در یک پارامتر را بلافاصله در تمام محاسبات وابسته، مانند به‌روزرسانی جریان اتصال کوتاه و زمان قطع رله، اعمال می‌کند. این کار کنترل کیفیت در پروژه‌های بزرگ را به شدت افزایش می‌دهد.

قیمت نرم‌افزار ETAP

ETAP یک نرم‌افزار تجاری و تخصصی است که از مدل لایسنسینگ ماژولار پیروی می‌کند. قیمت‌گذاری این برنامه به صورت یکجا نیست و بر اساس نیاز کاربر یا شرکت به ماژول‌های خاص تعیین می‌شود.

• قیمت پایه لایسنس: قیمت‌گذاری لایسنس‌های پایه نرم‌افزار از حدود ۷۰۰ دلار برای هر لایسنس آغاز می‌شود.
• ماژول‌های تخصصی: ماژول‌های اضافی تخصصی مانند تحلیل هارمونیک یا پایداری گذرا، هزینه مجزایی دارند. هزینه‌های این ماژول‌ها می‌تواند بر اساس عملکرد و تعداد باس‌های پشتیبانی‌شده، از ۱,۰۰۰ دلار تا حدود ۱۰,۹۹۵ دلار متغیر باشد.

به دلیل قیمت‌گذاری بالا و تخصصی بودن، معمولاً شرکت‌های مهندسی، پیمانکاران EPC و دانشگاه‌ها لایسنس ETAP را تهیه می‌کنند. برای کاربران فردی، استفاده از نسخه‌های آموزشی یا آزمایشی برای یادگیری در اولویت قرار دارد.

لینک دانلود نرم‌افزار ای تپ

ETAP به منظور آشنایی مهندسان و دانشجویان با محیط نرم‌افزار، امکان دانلود نسخه آزمایشی (Demo) را فراهم می‌کند. این نسخه به شما اجازه می‌دهد تا ماژول‌ها و قابلیت‌های برجسته نرم‌افزار را بررسی کنید.

برای دانلود نسخه آزمایشی ۳۰ روزه یا درخواست نسخه دانشجویی، باید به وب‌سایت رسمی سازنده نرم‌افزار مراجعه کنید.

• صفحه رسمی دانلود نسخه آزمایشی (Demo): توصیه می‌شود از طریق صفحه رسمی ETAP برای دریافت نسخه آزمایشی آنلاین یا قابل دانلود اقدام کنید.

توجه داشته باشید که نسخه‌های دانشجویی یا دمو محدودیت‌هایی در اجرای محاسبات دارند. این محدودیت‌ها بر اساس تعداد باس‌های فعال در زمان اجرای تحلیل اعمال می‌شود. با این حال، هیچ محدودیتی برای تعداد باس‌ها یا المان‌هایی که می‌توانید در فایل پروژه ترسیم کنید، وجود ندارد.

در عین حال برای آموزش و تمرین شما می توانید از نسخه های موجود در سایت های فارسی زبان استفاده کنید

https://downloadly.ir/software/engineering-specialized/etap/

یادگیری یک نرم‌افزار تحلیلی تخصصی، نیازمند دسترسی به آموزش‌های کاربردی و هدفمند است. دانشجویان و فارغ‌التحصیلان مهندسی برای تکمیل مسیر حرفه‌ای و حضور مؤثر در بازار کار، به تسلط بر نرم‌افزارهای استاندارد صنعتی نیاز دارند. این نرم‌افزارها شامل دوره آموزش ای تپ Etap برای تحلیل سیستم‌های قدرت و دوره آموزش ای پلن ePLAN برای طراحی نقشه‌های الکتریکی و مستندسازی است. همچنین مقاله‌ای تحت عنوان نرم افزار ای پلن eplan چیست؟ چه کاربردی دارد؟ منتشر شده است که در آن توضیحات بیشتری راجب این نرم افزار داده شده است که می‌توانید مطالعه فرمایید.  دوره‌های گروه آموزشی پارس پژوهان برای آماده سازی شما جهت فعالیت در بازار کار واقعی و صنعتی ارائه می‌شود.

تصویر

جمع‌بندی

نرم افزار ETAP به عنوان ابزار استاندارد و یک پلتفرم دوقلوی دیجیتال برای تحلیل جامع سیستم‌های قدرت شناخته می‌شود. قابلیت‌های آن فراتر از تحلیل سیستم قدرت سنتی است و ایمنی، پایداری دینامیکی و عملیات بلادرنگ را پوشش می‌دهد. انطباق آن با استانداردهای جهانی ANSI/IEEE و IEC، این برنامه را به ابزاری قابل اعتماد برای هر پروژه بین‌المللی تبدیل کرده است.

تسلط و یادگیری بر ETAP چیست، صرفاً یک مهارت نرم‌افزاری نیست. این تسلط، تضمین می‌کند که مهندس توانایی طراحی سیستم‌های قدرت کارآمد، ایمن و منطبق با سختگیرانه‌ترین مقررات جهانی را دارد. در عصر انتقال انرژی، این مهارت مسیر شما را برای نقش‌های کلیدی در آینده صنعت برق تضمین می‌کند.

برای تبدیل شدن به یک متخصص سیستم‌های قدرت و تضمین آینده شغلی خود، همین حالا یادگیری ETAP را آغاز کنید.

نویسنده: علی بهرام همدانی، کارشناس ارشد فرآیند
